Защита от пожара является одним из главных аспектов при обеспечении безопасности. От огня страдают не только жилые, но и общественные, коммерческие и производственные помещения, уничтожается имущество и наносится вред здоровью людей. Исключить или минимизировать вред от возгорания в квартире поможет пожарная сигнализация.
Типы пожарной сигнализации
Частью любой пожарной сигнализации является извещатель, сигнализирующий о возникновении опасной ситуации. Информация от него на центральный пункт управления может передаваться активным или пассивным способом. Пожарный извещатель для квартир бывает разного типа. В зависимости от того, какой тип применяется в сигнализациях, они делятся на пороговые, адресно-опросные и адресно-аналоговые.
Первая разновидность сигнализации оснащается извещателем со встроенным порогом. Сигнал от него начнёт исходить только тогда, когда температура в помещении достигнет заданного значения (порога). Пороговая система имеет радиальную схему, при которой от контрольной панели в разные стороны отходят провода пожарных шлейфов, называемые лучами. Каждый луч содержит от 20 до 30 датчиков-извещателей, работоспособность которых невозможно контролировать. Получаемые от них сигналы содержат мало информации.
В адресно-опросной системе связь между панелью управления и извещателями организована иначе. Панель периодически подключается к пожарным датчикам для проверки их состояния. Кольцевая структура шлейфов позволяет своевременно получать такие сигналы, как «Норма», «Неисправность», «Отсутствие» и «Пожар».
Адресно-аналоговый тип сигнализации считается наиболее функциональным из всех, поскольку наряду со свойствами, присущими адресно-опросному и пороговому типу, обладает дополнительными преимуществами. Контрольное устройство находится в непрерывной связи с подключёнными извещателями. Связь носит динамический характер, поступающие сигналы обрабатываются и анализируются, после чего принимается окончательное решение. Такая система даёт возможность обнаружить пожар на самых ранних стадиях и быстро предотвратить его.

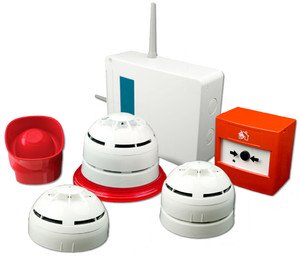

Периферийные устройства
В системе пожарной сигнализации важная роль отводится периферийным устройствам. Они представляют собой отдельные конструкции, подключающиеся к контрольной панели по внешним линиям связи. Чаще всего роль таких приборов выполняют:
Пульт. Управляет устройствами, входящими в противопожарную систему.
- Модуль изоляции. Обеспечивает работоспособность кольцевых шлейфов в случае коротких замыканий.
- Модуль подключения неадресной линии. Контролирует извещатели неадресного типа.
- Релейный модуль. Расширяет функции оповещения и управления контрольной панели.
- Модуль входа/выхода. Контролирует автоматические установки дымоудаления и пожаротушения, электротехническое, технологическое инженерное оборудование и остальные внешние устройства.
- Звуковые и световые оповещатели. Сообщают о пожаре или опасной ситуации в конкретной точке объекта с помощью звука и света соответственно.
- Принтер. Печатает тревожные и служебные сообщения.
Первоначальные признаки пожара в виде задымлённости и повышенной температуры регистрируются специальными датчиками. Объёмные предназначаются для контроля за пространством, поверхностные — для контроля за периметром зданий. Точечные (локальные) фиксируются на определённых объектах. Они реагируют на внешние признаки.
Для обработки поступающих сигналов в пожарной сигнализации имеется приёмно-контрольная аппаратура. К такой аппаратуре относятся центральные станции, контрольные панели и различные приёмно-контрольные приборы. Отличие этих устройств заключается в их информационной ёмкости.
Устройство противопожарного датчика
Чтобы понимать, как работает пожарная сигнализация в квартире, необходимо знать устройство одного из основных её элементов — датчика. Его конструкция включает в себя:
- генератор;
- формировщик коротких импульсов;
- излучатель;
- усилитель;
- компаратор;
- ключ на транзисторе;
- камеру.
Факторами, влияющими на работу приборов, являются различные явления, возникающие в окружающей среде. В зависимости от характера этих явлений противопожарные датчики в квартире могут быть:
- Дымовыми. Реагируют на распространение дыма.
- Тепловыми. Срабатывают при резком нагреве воздуха внутри помещения.
- Световые. Активируются при появлении яркого света.
А также выделяют датчики пламени, реагирующие на электромагнитные волны, инфракрасного, ультрафиолетового либо видимого спектра, ионизационные и комбинированные. Последние признаны самыми эффективными, поскольку они могут включаться не от одного признака, а от нескольких (дыма, света и тепла).
При выборе пожарных датчиков следует руководствоваться назначением помещения, в котором они будут располагаться (офис, квартира, торговый центр и т. д. ). И также требуется придерживаться требований к помещению, указанных в нормативных документах.

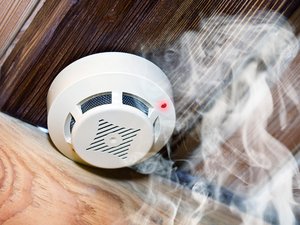

Принцип действия у разных датчиков неодинаков. Имеющаяся в дымовых извещателях камера полностью защищена от воздуха и света. Когда на неё попадают частички дыма, происходит отражение излучения, исходящего от источников света. Светоприёмник в виде фотодиода высокой чувствительности фиксирует изменение свечения, электронная схема передаёт сигнал тревоги на контрольную панель.
Ионизационные приборы функционируют иначе. Их камера оснащается двумя пластинами, на которые поступает напряжение. Между ними располагается источник ионизации. Его роль может выполнять электроиндукционная катушка либо радиоактивный изотоп. Образующийся в камере ионный ток резко снижается после проникновения в неё дыма. Это приводит к включению пожарной сигнализации.
Датчик пламени комплектуется специальным фотоэлементом особой чувствительности. Им фиксируются отдельные спектры оптических волн (ультрафиолетовый, инфракрасный и др.) или их полный диапазон. Бюджетные модели таких извещателей часто активируются от ярко светящих ламп, солнечного света или помех оптического спектра.
Проектирование и монтаж
Чтобы сигнализация эффективно выполняла свои функции в квартире или общественном помещении, её расположение следует тщательно спроектировать. При составлении проекта необходимо учитывать объём и площадь помещения, показатели температуры и влажности воздуха. Самостоятельно составить схему монтажа пожарной системы очень сложно. Лучше обратиться за помощью к квалифицированным специалистам, имеющим сертификат на проведение подобных работ, выданный уполномоченными контролирующими органами.
Специалистами будет составлен чёткий план с необходимым количеством датчиков, точным местом их установки, расположением магистральных сетей питания и пульта управления. Имея такую схему, установить пожарный извещатель в квартире несложно. Для этого потребуется:
- 1.
Закрепить извещатели в рекомендуемых местах.
- 2. Включить их в шлейфы приёмного устройства.
- 3. Последовательно соединить все датчики между собой.
- 4. С помощью двухжильного провода подключить их к источнику питания.
- 5. Протестировать каждый извещатель, поднеся к нему зажжённую свечу.
В процессе монтажа приборы следует располагать на удалении от отопительных устройств, иначе они будут функционировать неправильно.
Датчик пожарной сигнализации в квартире может быть установлен на потолке или стене. Расстояние до потолка должно быть не менее 20 см. При такой установке прибор не окажется в дымовом кармане и не произойдёт его ложного срабатывания.
Монтируя аппарат на потолке, следует учитывать его конструктивные особенности. Если есть балки, то извещатель необходимо крепить на их нижнем ребре. Устанавливать на боковой поверхности балки или в промежутках между балками запрещается.
После проведения всех монтажных работ система будет готова к эксплуатации. Её управление осуществляется на специальном дежурном пункте, оснащённом тревожными кнопками. В момент поступления сигнала о возникновении пожара они загораются, оповещая специальные службы об опасной ситуации.
В многоквартирных домах может быть создана общая противопожарная система. Контрольный пост для её управления удобно расположить на цокольном этаже, соблюдая требования, предъявляемые к дежурным помещениям, и учитывая условия установки приборов управления.
Ложное срабатывание и отключение
Правильно установленная сигнализация является надёжным инструментом защиты, который своевременно обнаруживает очаг возгорания на начальном этапе, определяет его локализацию, передаёт сигнал автоматическим устройствам для пожаротушения и удаления дыма. Благодаря эффективному звуковому оповещению, о риске пожара очень быстро узнают не только жильцы квартиры, в которой стоят извещатели, но и их соседи.
Однако не всегда система предупреждает о реальном возгорании. Иногда датчики срабатывают по ошибке. Поводом для этого может стать пыль, попавшая на прибор, или насекомые. Чтобы исключить несвоевременное включение, камеру извещателя следует регулярно протирать.
Многие электроприборы бытового и промышленного назначения и соединяющие их провода образуют электромагнитное излучение, которое влияет на работу системы. Чтобы его минимизировать, нужно правильно составлять схему монтажа. Уже закреплённые датчики можно защитить от излучения путём зануления металлических деталей потолка и корпусов осветительных приборов.
В случае несвоевременного включения сигнализации она может быть отключена. Чтобы это сделать, следует определить причину ложного срабатывания и устранить её. Затем можно отключать оборудование, руководствуясь инструкцией по эксплуатации. Простые модели достаточно обесточить, вынув из извещателей источники питания. В более сложных потребуется ввести специальный код, используя пульт управления.
