Применение промышленных вентиляторов, правила установки

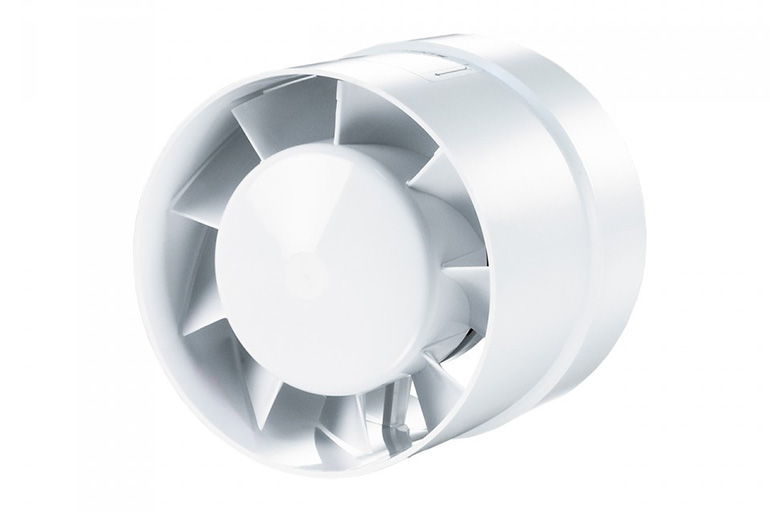

Канальные

Корпус имеет цилиндрическое строение, в его полость встраиваются мотор и крыльчатка. Прибор устанавливают в вентиляционную шахту со стороны помещения. Также его можно монтировать в стену. Внутреннее размещение прибора препятствует возникновению лишнего шума, делает использование оборудования более безопасным. После монтажа лицевую сторону вентилятора закрывают решеткой.

Канальные приборы устанавливают в вентиляционную шахту.

Воздух очищается фильтрующей установкой, затем поступает обратно в комнату. Для правильного его распределения используются диффузоры.

Требования к промышленному вентиляционному оборудованию

При выборе производственного проветривающего оборудования соблюдают такие правила:

1. Вентиляторы должны присутствовать в каждом цехе, независимо от загрязненности воздуха и числа сотрудников. Это обеспечивает безопасность в случае непредвиденных ситуаций.
2. Уровень шумности не должен превышать установленные СНиПами нормы.
3. Не допускается загрязнение воздуха самим оборудованием. При использовании современных систем такое исключено. Требование относится к устаревшим устройствам.
4. Объем выводимого воздуха из сильно загрязненного помещения должен превышать количество поступающего. Противоположную ситуацию создают в чистых комнатах. При средних показателях загрязненности поддерживают баланс между поступающим и выводимым воздухом.
5. На одного работника должно приходиться не менее 30 куб. м чистого воздуха в час. При необходимости объем увеличивают пропорционально площади цеха.
6. Для каждого здания предусмотрены свои типы вентиляционных приборов. Можно монтировать любые вытяжные системы, соответствующие СНиПам.

Расчет системы вентиляции на производстве

На первом этапе выявляют источник загрязнения. После этого рассчитывают объем воздушных масс, которые нужно отводить из помещения. Также определяют скорость входящего потока. При отсутствии сильного загрязнения последний показатель вычисляют по формуле L = N х m, где N — число работников, m — рекомендованный объем воздуха на 1 человека (составляет 30 или 60 куб. м, в зависимости от наличия естественной вентиляции).

Для расчета системы вентиляции выявляют источник загрязнения.

Для каждого выделяемого при производстве вещества предусмотрены свои допустимые концентрации. Чтобы они не превышались, должны поступать чистые потоки, скорость которых рассчитывается по формуле L = Mв / (yпом – yп). Упом — концентрация загрязняющего веществ в помещении, уп — содержание того же компонента в поступающем извне воздухе. Под Мв понимают массу выбрасываемого вещества.

Критерии выбора промышленного вентиляционного оборудования

При выборе устройств обращают внимание на следующие критерии:

1. Размеры, соответствие прибора чертежам. Незначительные отклонения снижают производительность системы проветривания, особенно при изменении зазора между корпусом и рабочей частью.
2. Характеристики крыльчатки. Элемент должен быть прочным. Угол наклона и размер лопастей выбирают в соответствии с проектом вентиляции. При несоблюдении этого правила производительность будет отличаться от требуемой. Перед установкой колесо выравнивают на балансировочном стенде.
3. Аэродинамические параметры. Замеряются с помощью специального оборудования, влияют на производительность и шумность оборудования.
4. Материалы, из которых изготовлены основные элементы оборудования. Корпус, мотор, лопасти должны соответствовать требованиям ГОСТа и проектной документации.
5. Защищенность поверхностей. Вентиляторы должны быть покрыты составом, препятствующим коррозии, повреждению при воздействии агрессивных веществ или высоких температур.

Топ-5 производителей вытяжных вентиляторов промышленного производства

Качественные приборы можно найти среди продукции, выпускаемой как зарубежными, так и российскими компаниями.

Cata

Испанская компания занимается производством бытового и промышленного вентиляционного оборудования. Системы Cata характеризуются высокой производительностью, низким уровнем шума, хорошим качеством сборки. Единственным недостатком считается высокая стоимость.

Vents

Российская фирма по производству климатического оборудования предлагает более миллиона видов вентиляторов. Все системы производятся с учетом европейских стандартов качества.

Это помогает бренду входить в рейтинги лучших климатических систем. В России функционирует около 16 цехов Vents.

Diciti

Бренд качественных промышленных и коммерческих вентиляторов принадлежит корпорации ERA. Предприятие было основано около 25 лет назад. Серии оборудования производятся по индивидуальным проектам лучших дизайнеров. Помимо эстетической составляющей, ставка делается на улучшение рабочих характеристик.

Era

Изначально эта российская компания занималась производством модульных вентиляционных систем.

Сейчас ассортимент пополнился тысячей новых наименований климатической техники, в том числе предназначенной для применения в промышленности.

Blauberg

Популярный немецкий производитель вытяжных систем имеет около 7 представительств во всей Европе. За время работы компании было выпущено 100 млн единиц техники. Устройства характеризуются лучшим соотношением цены, функциональности и эстетических показателей.

Процесс установки оборудования

Перед началом работы нужно изучить правила выполнения этого действия, подготовить необходимые инструменты.

Что стоит знать перед монтажом промышленного вентилятора

Вентиляционные каналы перед установкой приборов снабжают фильтрами. Это позволить реже проводить очистительные мероприятия. Для перекрытия некоторых частей системы и снижения вероятности возврата грязного воздуха в помещение используют заслонки с ручным или автоматическим управлением. При необходимости нагрева поступающих масс устанавливают калориферы.

Необходимые инструменты

Для установки оборудования потребуются:

• строительный уровень, маркер, штангенциркуль;
• перфоратор с короночной насадкой;
• шуруповерт, набор отверток;
• гаечные ключи разных размеров.

Основные моменты монтажа

Общий алгоритм установки вентиляционных систем включает следующие этапы:

1. Разметку посадочных мест. При этом учитывают число, размеры воздуховодов. Рекомендуется сокращать количество поворотов, увеличивать протяженность прямолинейных участков.
2. Монтаж крепежных элементов, выбираемых с учетом материала изготовления и веса труб. Для перемещения тяжелых конструктивных компонентов применяют подъемные механизмы.
3. Доставку агрегатов к местам установки. Проверяется целостность и комплектность приборов.
4. Сборку отдельных модулей в блоки. Такой метод делает работу более качественной, менее трудоемкой.
5. Установку вентиляторов в местах, отмеченных на проекте; фиксацию устройств, проверку их работоспособности.

Контроль качества выполнения работ осуществляется по мере завершения каждого этапа.
