Желательно подобрать прибор с 15–20% запасом производительности. Это обеспечит более высокое давление, что способствует преодолению воздухом всех изгибов канала.
Разновидности вытяжных вентиляторов по типу конструкции
Вытяжные вентиляторы различаются конструкцией, местом установки и т.д.

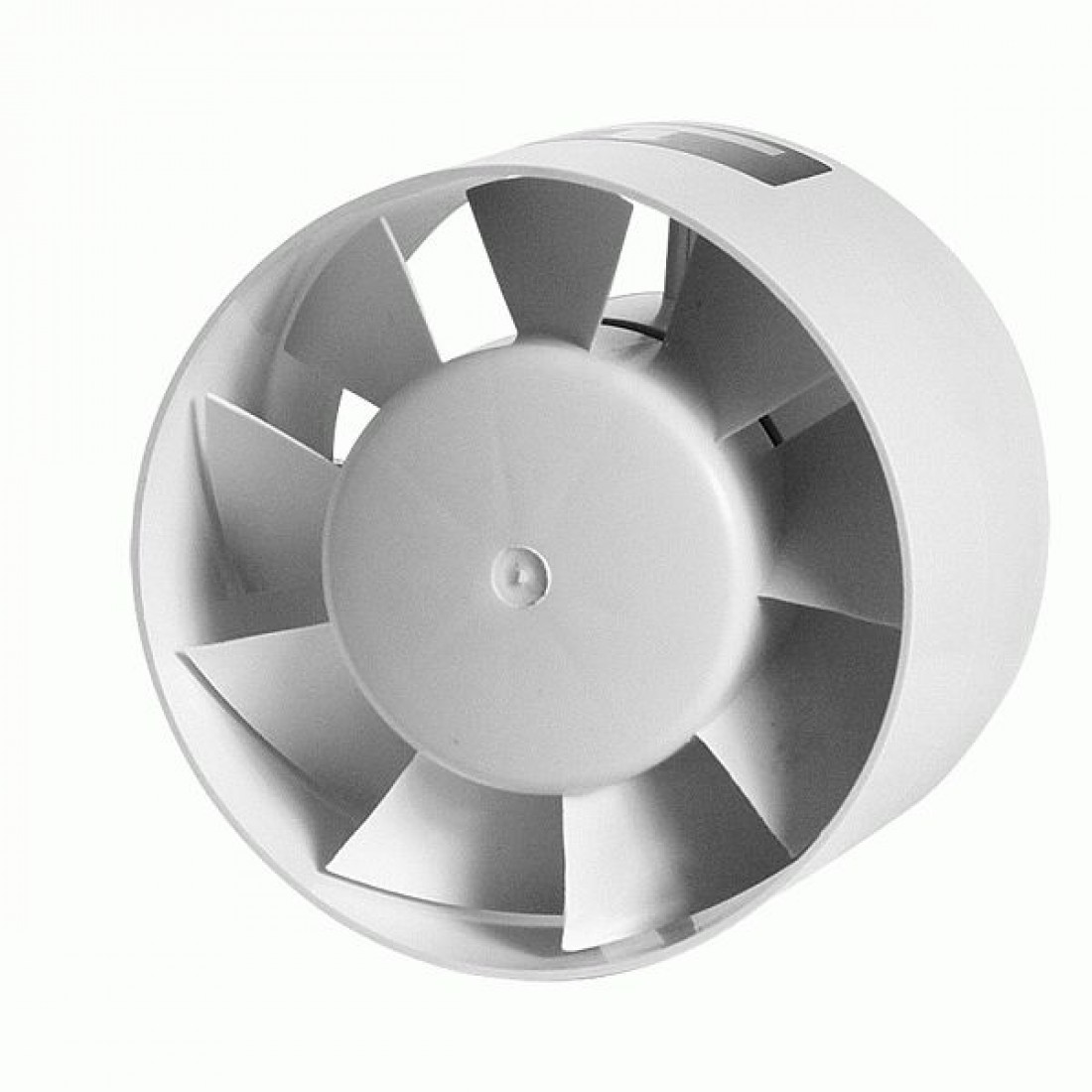

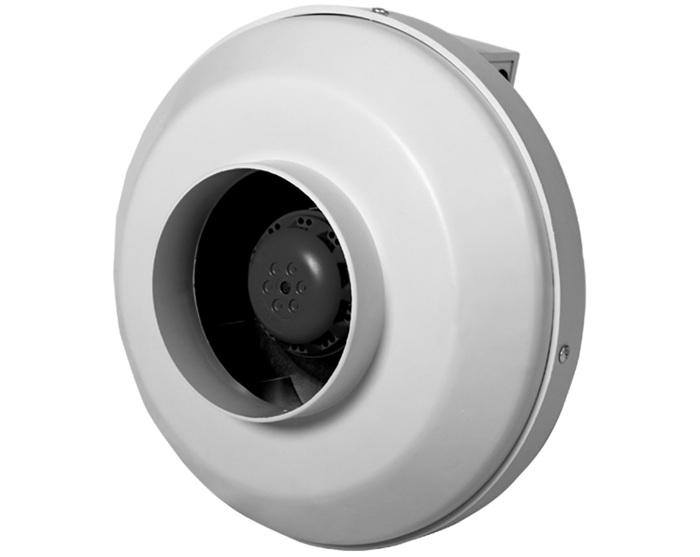

Канальный
Канальные вентиляторы предназначены для монтажа в основание воздуховода. Большинство моделей не оснащены резиновыми элементами, удерживающими двигатель, поэтому в процессе работы появляются шум и вибрация. Прибор способен перемещать большие объемы воздушных масс.
Канальные вентиляторы производят много шума.
Осевой
В вытяжках осевого типа крыльчатка пропускает воздушные массы по направлению движения ротора мотора. Устройства отличаются высокой производительностью. Отдельные модели способны пропускать 100 м³/час воздуха и более. Корпус осевой вытяжки может подавлять до 80% шумов, возникающих при работе двигателя.
Модель хорошо подходит для монтажа в вентиляционные ходы ванной и туалета. К недостаткам осевых вентиляторов относится невозможность создания ими высокого давления. Модели не оснащены резиновыми втулками, создают шум до 30–50 дБ. Агрегат устанавливают непосредственно в канал вентиляции.

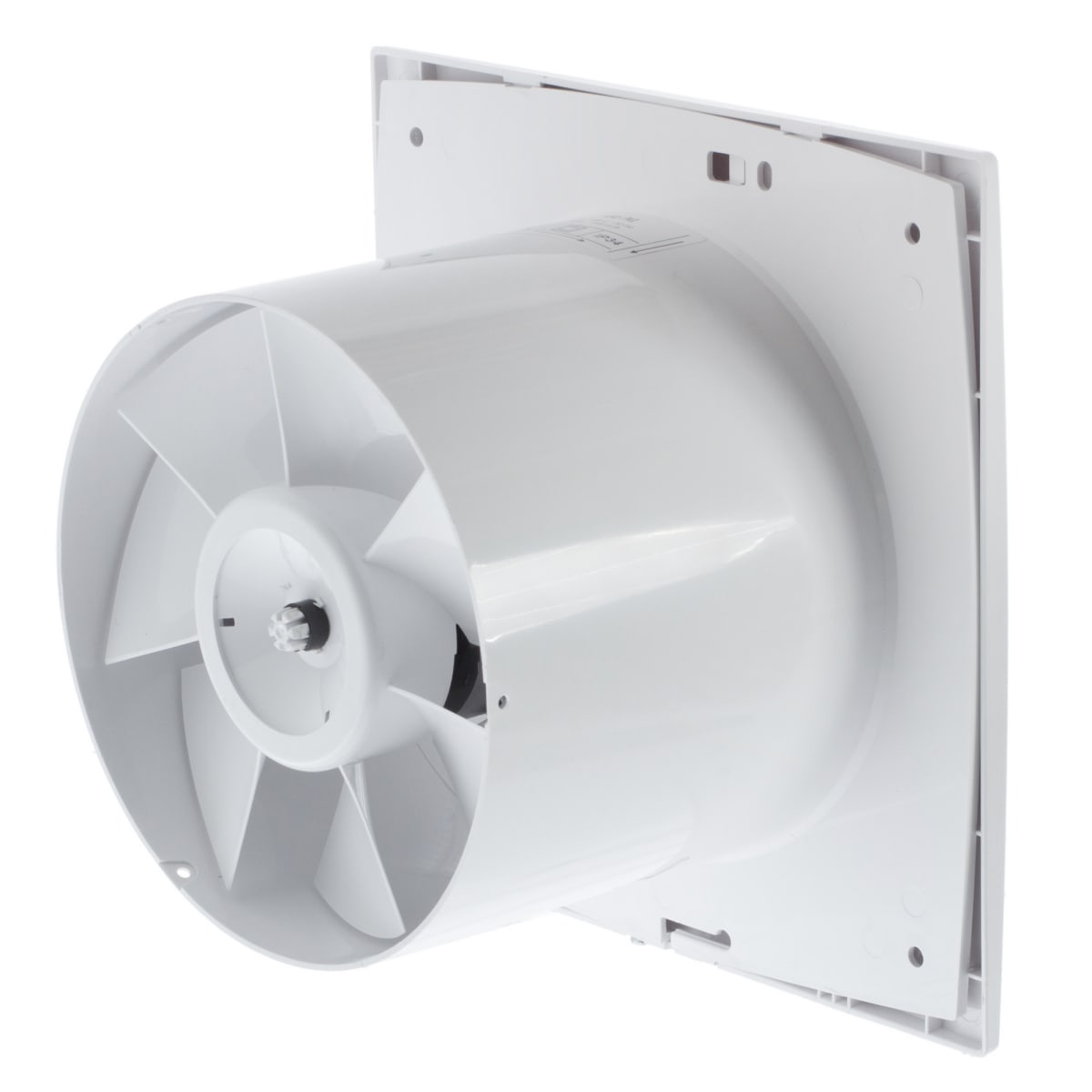

Осевой вытяжной вентилятор пропускает 100 м³/час воздуха.

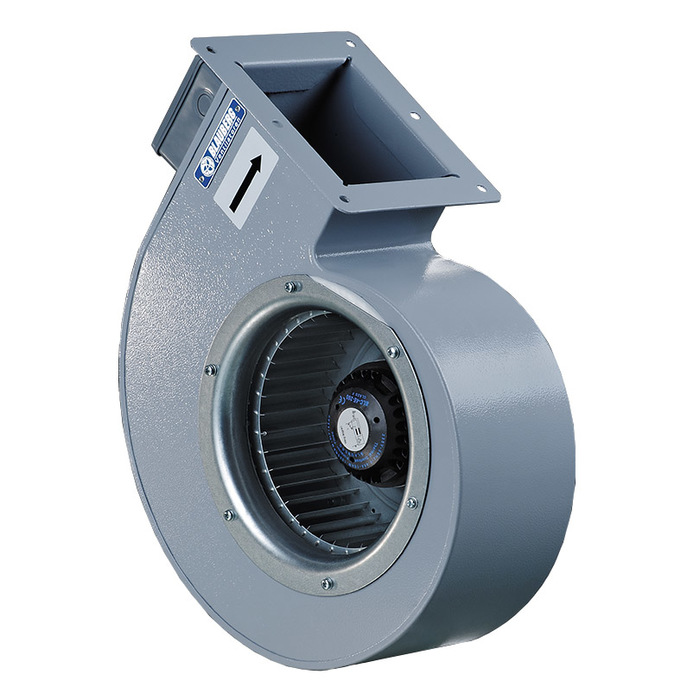

Центробежный
Центробежные вентиляторы подходят для помещений площадью до 15 м². У крыльчатки прибора нет угла продольной линии, но при этом есть уклон в поперечной плоскости. Таким образом, при работе прибора воздушные массы продвигаются под углом 90° и попадают в спиралевидное колесо.
Производители выпускают модели как с круглым, так и с квадратным сечением. Главное преимущество прибора – низкий уровень шума, не превышающий 20 дБ.
Центробежные вентиляторы требуют монтажа коллектора, который будет выполнять функцию диффузора. Прибор может работать при температуре -45…+60°C. Центробежный вентилятор имеет большой срок службы.
Вентилятор вытяжной центробежный не производит много шума.

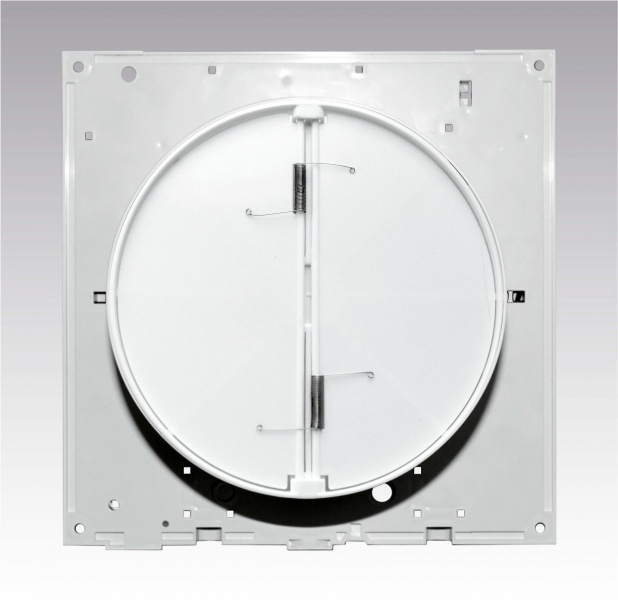

С обратным клапаном
Вытяжки, оснащенные клапаном, предотвращают обратный приток воздуха после прекращения работы прибора. Устройства рекомендуется устанавливать, если в зимний период через вентиляцию происходит выхолаживание комнаты.
Кроме того, монтаж таких вытяжек необходим при наличии перепадов давления между соседними квартирами и протечки воздуха в жилое помещение из общей вентиляционной шахты. Устройство, оснащенное обратным клапаном, следует устанавливать в частных домах, где канал короткий и выходит на улицу.
Вентилятор вытяжной с обратным клапаном рекомендован для частных домов.
С таймером
Модели, оснащенные таймером, экономичны. Они позволяют запрограммировать время работы прибора. Кроме того, в некоторых устройствах присутствует функция автоматического запуска двигателя после выключения освещения в туалете или ванной комнате. Блок таймера устройства имеет защиту от брызг и попадания посторонних частиц.
Многие модели оснащены тумблерами, позволяющими задать время работы вентилятора. Более технологичные устройства оснащены дистанционным управлением.
Экономичные вентиляторы с таймером.
Радиальный
В моделях установлено лопаточное колесо в спиралевидном кожухе. Благодаря такой конструкции воздух при работе мотора перемещается в радиальном направлении, сжимается, а затем передается в нагнетательное отверстие. Прибор может иметь функцию как одностороннего, так и двустороннего всасывания.
Радиальные вентиляторы компактны, экономичны и при этом не продуцируют интенсивного воздушного напора. В процессе работы прибор создает шум в пределах 25–30 дБ.
Главным преимуществом устройства является экономный расход электричества.
Вентилятор имеет небольшие размеры, поэтому его можно вмонтировать в любой воздушный канал.
Радиальный вентилятор экономно потребляет электричество.

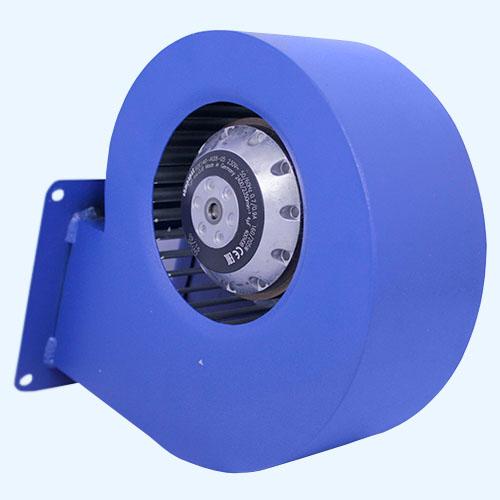

Улитка
Такие вытяжки имеют корпус в виде улитки. Устройство отличается высокой производительностью. После всасывания воздушная масса начинает вращаться внутри корпуса под большим давлением, а затем выталкивается в выходное отверстие. Прибор достаточно производителен, поэтому способен перемещать не менее 200 м³/час. Его легко можно подключить своими руками.
Высокопроизводительный вентилятор вытяжной в форме улитки.
Какой тип конструкции лучше подходит для разных помещений
Когда встает проблема, как выбрать вентилятор для вытяжки, нужно в первую очередь учесть назначение комнаты и ее размеры.
Промышленные помещения
Промышленные помещения отличаются большими размерами. В них часто работает много людей. При производственной деятельности могут выделяться вредные пары и вредная пыль.
Учитывая эти факторы, требуется установка мощных вытяжек для поддержания микроклимата, соответствующего параметрам, указанным в нормативных актах.
Наиболее часто монтируют радиальные, осевые и канальные вытяжки. В производственных помещениях устанавливают вентиляторы с улучшенными характеристиками.
Радиальные вытяжки, предназначенные для установки на промышленных предприятиях, отличаются большими размерами. Механизм включает те же главные компоненты, что и бытовые вентиляторы, в т.ч. ротор, кожух спиралевидной формы, крыльчатку, содержащую до 60 лопастей, электропривод и т.д.
Радиальные промышленные модели предназначены для работы в стандартных условиях. Они эффективно устраняют отработанный воздух, дым, агрессивные летучие примеси и т.д. Радиальные вытяжки, предназначенные для установки на предприятиях, работают при диапазоне температур -40…+400 °C.
Промышленные осевые вытяжки внутри содержат цилиндрический кожух с крыльчаткой. Оборудование отличается высоким КПД, но при этом не создает сильного давления.
Вентиляторы монтируют на крыше. Они хорошо удаляют газовые примеси, дым и пыль. На некоторых предприятиях монтируют оконные осевые вытяжки, так как установить другие виды приборов не всегда возможно.
Канальные вентиляторы эффективны. Производители выпускают модели прямоугольной и круглой форм. Прибор устанавливают внутрь вентиляционных каналов.
Уровень шума, возникающего при работе устройства, составляет 35–60 дБ. Канальная вытяжка способна перемещать большие объемы воздушных масс, поэтому ее часто используют для обустройства вентиляции на предприятиях.

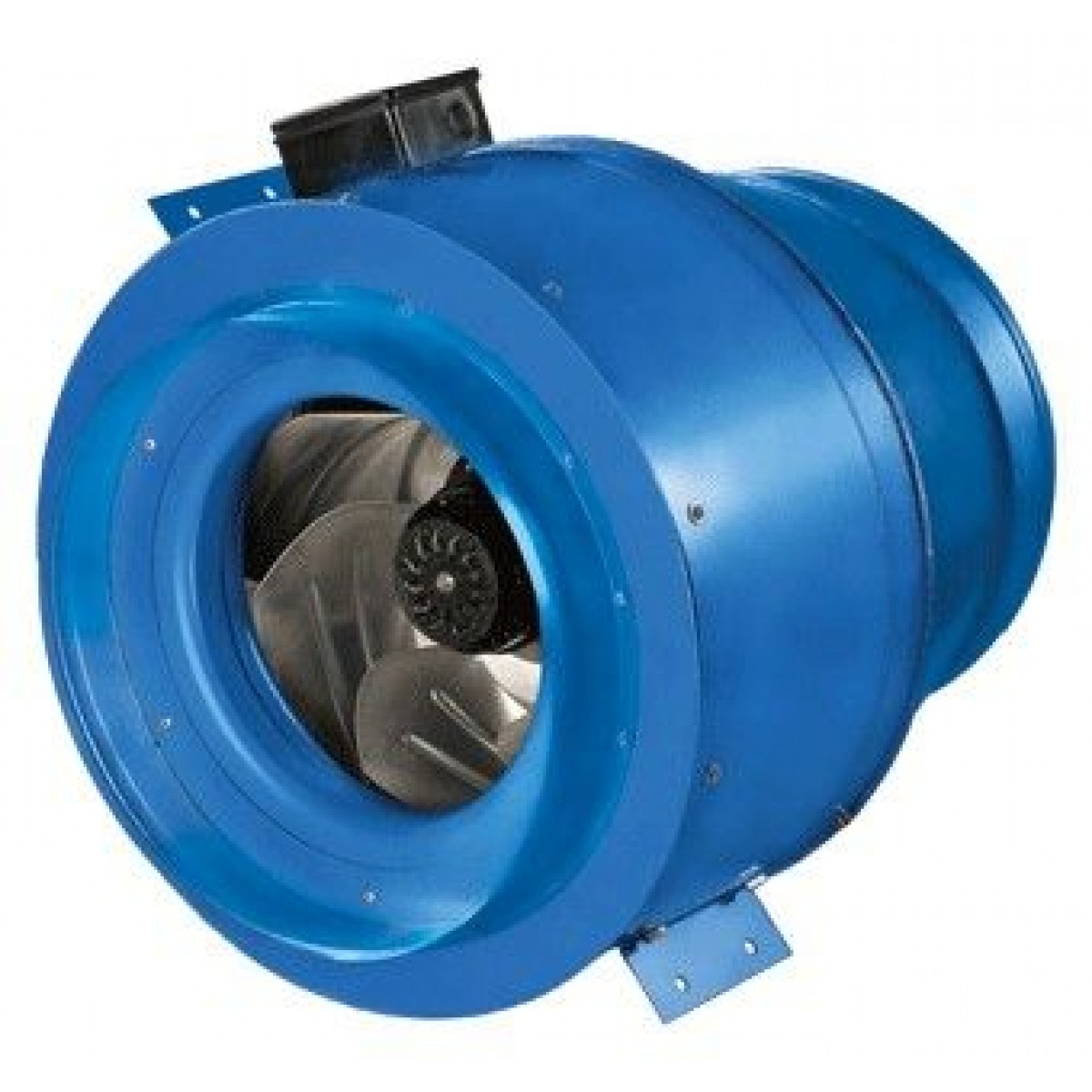

Промышленные канальные вентиляторы перемещают большие объемы воздуха.
Кухня
На кухне при приготовлении пищи выделяется много угарного газа и испарений, поэтому в этом помещении следует устанавливать мощную вытяжку.
Диаметр крыльчатки должен быть не менее 15 см. Желательно, чтобы шумовое загрязнение от работы прибора не превышало 30 дБ. Для установки на кухне подходят осевые и канальные вытяжки.
Вентиляторы осевые на кухню.
Санузел
Система естественной вентиляции, предусмотренная в любой ванной и туалете, не всегда справляется со своей функцией, что приводит к оседанию водяных паров в виде конденсата на стенах и сантехнике.
Постоянно сохраняющаяся повышенная влажность является хорошей средой для патогенной микрофлоры, поэтому уже через короткий период на всех поверхностях начинают формироваться колонии плесени, опасные для здоровья людей.
Для компенсации недостатков естественной вентиляции рекомендована установка приборов со значением класса влагостойкости не менее IP 44. В ванной комнате и туалете желательно проводить монтаж осевых или центробежных вытяжек, оснащенных датчиком влажности.
Это способствует поддержанию нормального микроклимата в помещении. Уровень шумового загрязнения, возникающего при работе прибора, не должен превышать 40 дБ.

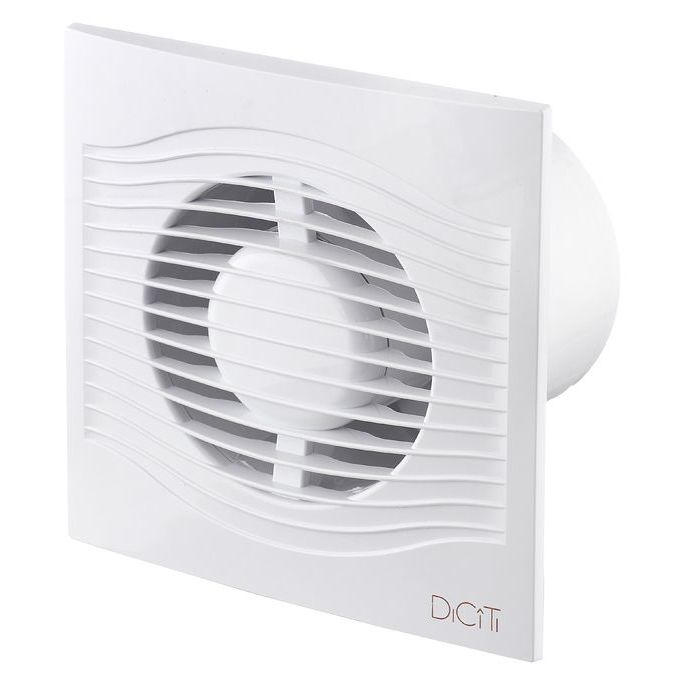

Осевой вытяжной вентилятор для установки в санузел.
Как правильно выбрать вентилятор
При выборе вытяжки нужно учесть такие важные параметры устройства, как:
- предназначение;
- производительность;
- наличие дополнительных функций;
- присутствие фильтров и т.д.
Предназначение устройства
Для дома лучше покупать бытовые вытяжные вентиляторы. Они отличаются небольшими габаритами и не создают повышенного уровня шума, но их мощности хватает для отведения загрязненных воздушных масс. Подключение бытовых приборов можно провести самостоятельно.
Если планируется обустройство вентиляции в помещении промышленного назначения, необходимо покупать производительные модели вытяжек. Бытовые приборы в этом случае не смогут обеспечить нужного уровня отведения загрязненного воздуха.
Производительность и экономичность
Энергопотребление и производительность – это взаимосвязанные параметры. Чем мощнее мотор и скорость его оборотов, тем больше энергии он потребляет. На производительность также влияет угол наклона оси, размер лопастей и т.д. Энергопотребление вытяжки может варьироваться от 6 до 60 Вт/час. Параметры указаны в документации к прибору.
Уровень шума
Уровень шума – важный параметр, который нужно учитывать при выборе вентилятора для вытяжки. При покупке прибора для дома значение звукового загрязнения не должно превышать 20–40 дБ.
В этом случае работа устройства не будет создавать дискомфорт жильцам. Для обустройства вентиляции в помещениях промышленного назначения можно использовать приборы с уровнем шума выше 40 дБ.
Стойкость к внешним воздействиям
При перемещении воздушных масс на внутренних деталях вытяжки может образовываться конденсат. Все соединения проводов и двигатель должны быть хорошо заизолированы. Рекомендованный класс защиты устройства от воды и пыли – не ниже IP44. Это снизит риск возникновения аварийных ситуаций.
Датчики влажности
Вытяжки, оснащенные гидростатом, удобно использовать в ванных комнатах и туалетах. Приборы включаются после того, как уровень влажности достигает заданных параметров. Это помогает экономить энергию, т.к. устройство работает только тогда, когда это нужно.

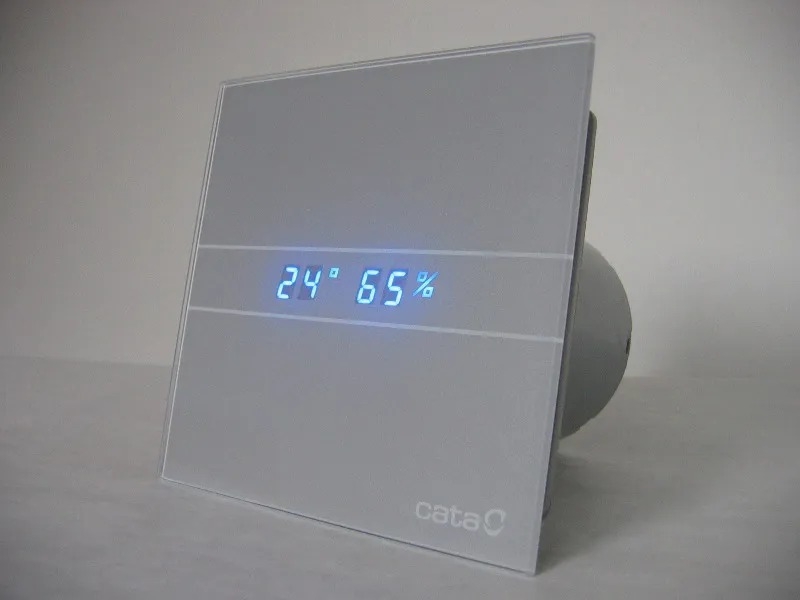

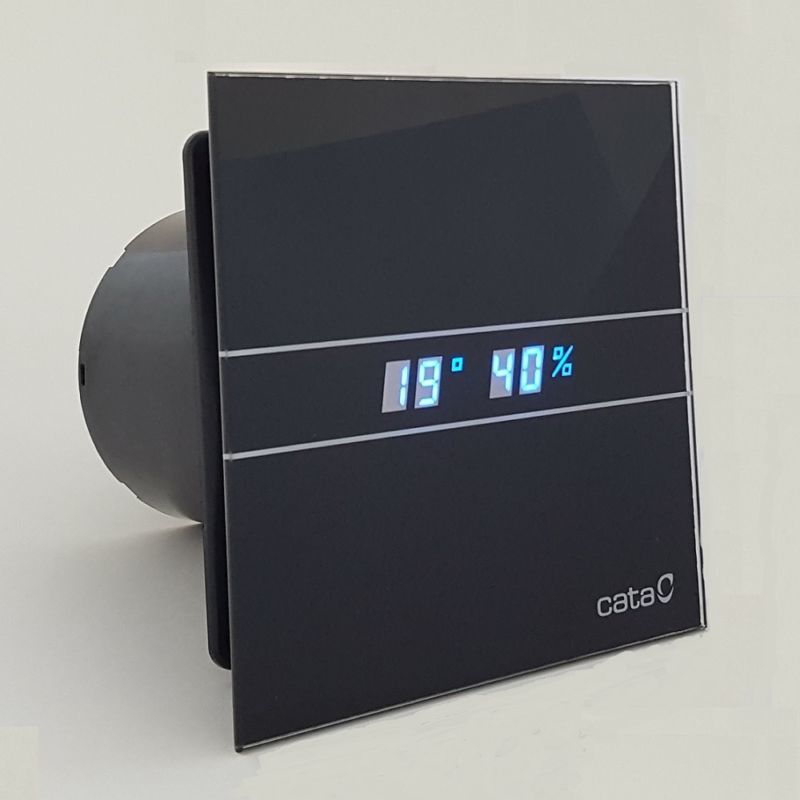

Вентилятор с датчиками влажности в ванную комнату.
Наличие фильтров
Фильтры улавливают частички пыли. Для бытовых вентиляторов наличие этого элемента необязательно. В жилых домах и квартирах в воздухе не содержится того количества мелких частиц, которое способно повлиять на прибор. Для промышленных вытяжек наличие фильтров рекомендовано, т.к. в процессе производства может возникать много пыли, нарушающей работу устройства.
Прочие критерии
Сейчас многие производители выпускают модели вентиляторов с расширенным набором функций. Есть устройства, работающие от батареек. Это маломощные вытяжки, которые рекомендуется устанавливать в помещениях, где подключение к электросети невозможно, в т.ч. из-за высокой влажности. Батарейки в приборах нужно периодически заменять.
Некоторые модели оснащены пультом дистанционного управления. Это упрощает использование устройства. Кроме того, при выборе вытяжки для дома следует обратить внимание на приборы, оснащенные датчиком движения.
Они могут включаться как во время пребывания человека в помещении, так и через какой-то период прекращения пользования ванной комнатой или туалетом. Это уменьшает затраты на электроэнергию.
Некоторые вытяжки оснащены системой автоматических жалюзи. В таком приборе присутствует электродвигатель, обеспечивающий движение и оси, и крыльчатки.
Устройство потребляет минимальное количество энергии и легко монтируется. Когда прибор перестает работать, жалюзи автоматически закрываются, препятствуя появлению обратной тяги и сквозняков.
Лучшие бренды вытяжных вентиляторов
Чтобы купить вытяжку с нужными техническими характеристиками, необходимо в первую очередь обратить внимание на модели, которые выпускают производители, получившие хорошие отзывы пользователей и специалистов.
Ballu
Холдинг Ballu выпускает климатическую технику, предназначенную для промышленного и бытового применения. Сейчас в ассортименте компании представлено более 300 моделей вентиляторов осевого, центробежного и канального типа.

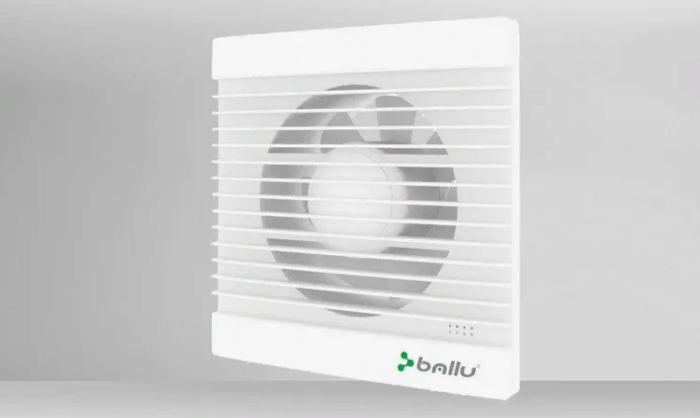

Вытяжные вентиляторы фирмы Ballu.
Vents
Компания имеет свою научно-производственную базу в Европе. Она выпускает вытяжки всех типов, как для промышленного, так и для бытового применения. На продукцию предоставляется гарантия сроком 1–3 года.

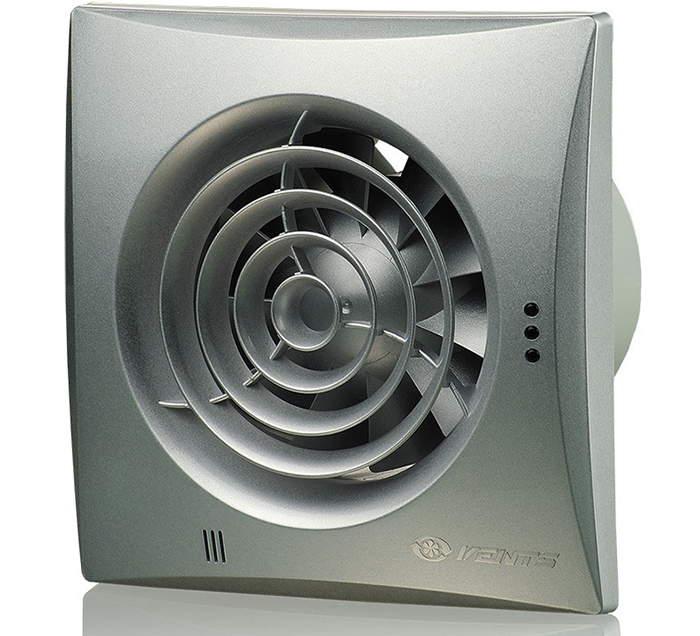

Вентиляторы Vents с гарантией 3 года.
Soler Palau Silent
Компания выпускает климатическую технику высокого качества, продающуюся в 90 странах мира. Производственные мощности расположены в США, Сингапуре, Китае и в ряде стран Европы.

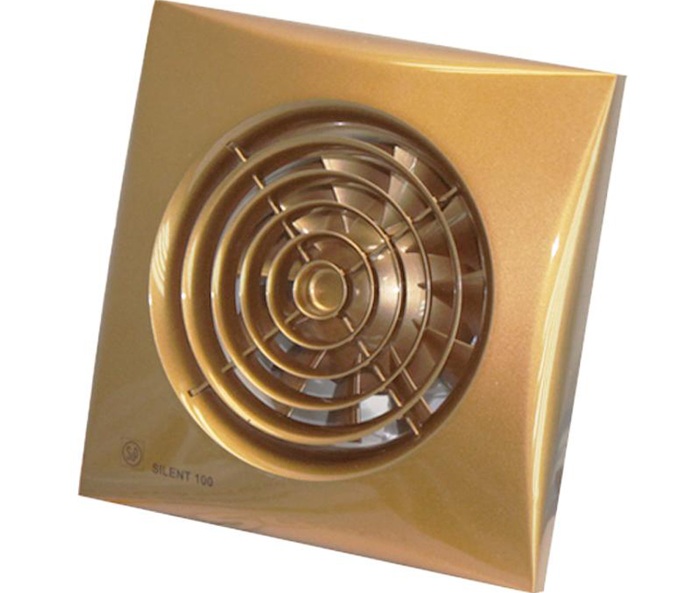

Вентиляторы от Soler Palau Silent.
Vortice
Итальянская компания уделяет много внимания дизайну и функциональности продукции. Выпускаемые модели отличаются высокой мощностью и экономичностью. В линейке производителя присутствуют приборы бытового и промышленного назначения.

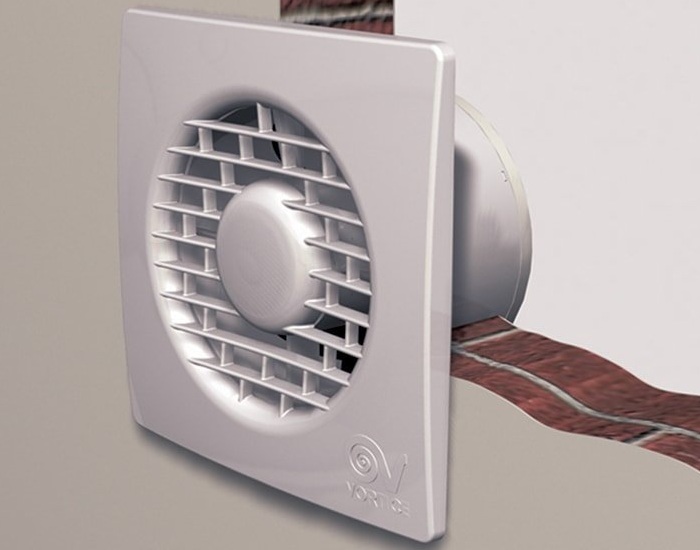

Вентиляторы с высокой мощностью от компании Vortice.
Era
Фирма основана в 1997 г. За этот период она выпустила более 2000 моделей вентиляционного оборудования. Продукция поставляется в 50 стран мира. Компания строго следит за качеством комплектующих. Вентиляторы Era надежны и стабильны в работе.

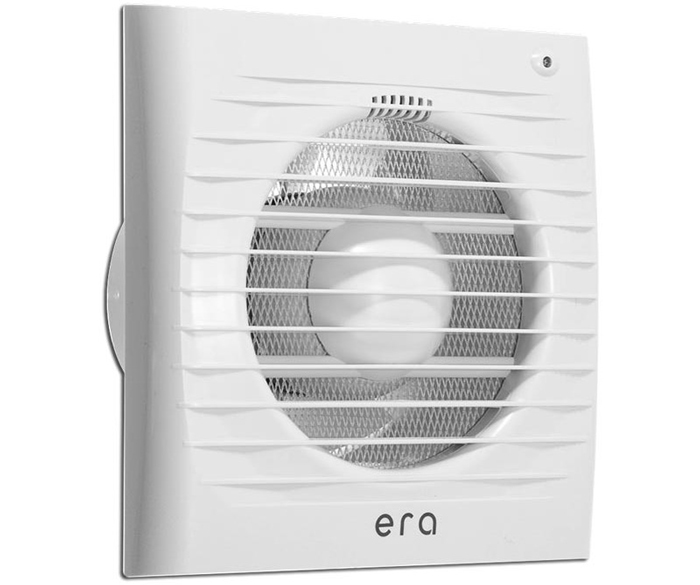

Стабильный вентилятор от бренда Era.
Схемы подключения вытяжного вентилятора
Вентилятор вытяжной можно подключить непосредственно к системе освещения, выключателю или через внешний датчик.
Подключение к освещению
При подключении вентилятора этим методом устройство будет начинать работать при включении освещения и функционировать до его выключения. К преимуществам такого способа относятся простота монтажа и его невысокая стоимость. Но если будет нужно оставить вытяжку работать длительное время, то это приведет к повышению расходов из-за включенного освещения.
Через выключатель
Если вентилятор устанавливается при ремонте ванны, следует сделать отдельный выключатель. В этом случае будет легче заменять вытяжку при ее поломке.
Прибор включается без затрат на электроэнергию. Главными недостатками этого метода монтажа являются большой расход кабеля и необходимость его прокладки.

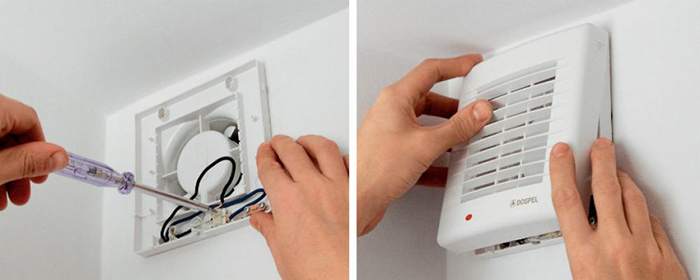

Подключение вентилятора.
Через внешний датчик
Современные модели оснащены датчиками движения, влажности или таймером отключения, имеют не только фазную и нулевую клеммы, но и вывод для подключения сигнального провода, который в дальнейшем подводится к электросети. Такой метод обеспечивает автономность работы прибора.
Если включатель на корпусе самого вентилятора
Вытяжки, оснащенные кнопкой включения на корпусе, предназначены для установки в низкорасположенные вентиляционные каналы. Приборы автономны. Они оснащены вилкой и подключаются через розетку. Для установки в ходы, находящиеся под потолком, устройства не предназначены.
Можно ли сделать вытяжной вентилятор своими руками
При желании можно самостоятельно сделать вентилятор для вытяжки. Однако устройство будет менее надежным и эффективным.
Что понадобится
Потребуются следующие материалы и инструменты:
- CD-диск;
- старый шнур
- электролобзик;
- фанера;
- паяльник с припоем;
- изолента;
- зажигалка;
- клей;
- батарейки и т.д.
Варианты изготовления
Сначала из фанеры электролобзиком вырезают прямоугольник, длина которого должна быть на 2–3 мм меньше окружности вентиляционного хода. Затем его концы скрепляют изолентой.
Диски надрезают, чтобы получить крыльчатку. Каждую лопасть у основания подогревают зажигалкой и сгибают под углом до 25–30°. Готовую крыльчатку фиксируют на оси двигателя.
Паяльником с припоем закрепляют провода, извлеченные из старого шнура. Их подводят к блоку с батарейками. В цепи можно предусмотреть переключатель. Его устанавливают между двигателем и источником питания. Готовый прибор монтируют в канал вентиляции.
