Как правильно подключить вентилятор в ванной комнате к выключателю

Содержание

Создание системы принудительной вентиляции позволяет улучшить микроклимат в жилых помещениях. Сейчас обычные бытовые вентиляторы постепенно вытесняются с рынка более эффективными устройствами — кондиционерами и сплит-системами. Однако в некоторых ситуациях они продолжают оставаться полезными. Самостоятельно подключить вентилятор в ванной к выключателю довольно просто, но стоит помнить о некоторых нюансах этого процесса.

Необходимость установки

Максимальный показатель влажности в квартире находится в ванной или совмещенном санузле. Эти помещения имеют небольшую площадь, а также в них часто наблюдается резкое изменение температуры. В результате существенно увеличиваются риски распространения плесени и грибка. Эти микроорганизмы часто являются мощными аллергенами. Если на швах между плиткой появились черные точки или на сантехнике с зеркалами конденсат долго не высыхает, то в помещении нарушена система естественной вентиляции.

Чтобы решить проблему, достаточно установить вентилятор в ванной комнате. Современные модели имеют удобное управление и привлекательный дизайн. Благодаря низкому уровню шума и высокой производительности, они могут за короткое время создать комфортные условия в ванной и туалете. Обладая даже минимальными познаниями в области электротехники, можно быстро подсоединить вытяжку к общему выключателю света.

Критерии выбора

Чтобы приобрести вытяжной вентилятор, достаточно посетить специализированный магазин. Однако рекомендации менеджера не могут гарантировать, что купленное устройство окажется качественным. В такой ситуации всегда присутствует риск приобретения залежалого товара. Чтобы избежать проблем, стоит изучить вопрос выбора вытяжного агрегата.

Основные виды

В отличие от промышленных моделей, бытовой прибор обладает меньшими габаритами и показателем мощности. Благодаря большому разнообразию этих агрегатов, можно легко подобрать устройство вентиляции практически под любой дизайн помещения. В зависимости от способа забора воздуха эти приборы делятся на два вида:

Осевой. Лопасти захватывают воздух и перемещают его параллельно оси.
Радиальные. Используются для изменения направления воздушного потока с осевого на радиальный. Для этого в конструкции предусмотрено специальное рабочее колесо.

Так как первый тип вентиляторов весьма прост в установке, то именно эти приборы нашли широкое применение в быту. Также вентиляционные агрегаты классифицируются по способу монтажа — канальные и накладные. Первый вид отличается более высоким показателем мощности и низким уровнем шума.

Устанавливаются эти модели внутри воздуховодов. Накладные приборы чаще всего монтируются на стене под потолком. Следует заметить, что в частном доме можно использовать любой из этих типов вентиляторов, а для городской квартиры подходит только накладной.

Технические характеристики

Многие пользователи при выборе вентиляционного агрегата ориентируются только на его дизайн. Однако крайне важно учитывать еще и технические характеристики кулера. В противном случае он просто не справится с поставленной задачей. В первую очередь следует обратить внимание на следующие показатели:

Уровень шума.
Производительность.
Степень безопасности.

Показатель производительности всегда указывается в инструкции. Чаще всего он находится в диапазоне от 50 до 250 м3/ч. Наиболее комфортным считается уровень шума 25−30 дБ. На этот показатель обязательно нужно ориентироваться в ситуации, когда агрегат планируется использовать в ночное время. Так как прибор будет работать в условиях высокой влажности, следует отдать предпочтение моделям с маркировкой уровня защиты IP 44 или IP 45.

Дополнительные устройства

Простые приборы, оснащенные неудобной системой управления и отличающиеся высоким уровнем шума, навсегда ушли в прошлое. Для увеличения функциональных возможностей современные модели оснащаются дополнительными устройствами. Особое внимание стоит обратить на следующие модификации:

Обратный клапан. После отключения вентилятора это устройство срабатывает, предотвращая тем самым попадание отработанного воздуха в помещение.
Датчик влажности. Устройство предназначено для автоматического включения или отключения агрегата, в зависимости от показателя влажности в ванне.
Таймер. Специальный прибор, позволяющий отложить пуск вентилятора на определенное время.

Также в современных моделях может быть встроен датчик движения. Однако использование этого устройства не всегда видится целесообразным. А вот функция проветривания может представлять интерес. Поддерживающие ее вентиляторы постоянно работают на минимальных оборотах, а при необходимости выдают полную мощность.

Схемы подключения

Для подсоединения вентилятора к электросети используется несколько схем. При работе с электрооборудованием крайне важно помнить о технике безопасности. Проще всего подключить агрегат к лампочке. Фазовый и нулевой проводник подсоединяется к соответствующим клеммам прибора, а источник света подключается к ним параллельно. Этот метод имеет только один недостаток — вентиляционный прибор будет работать только при включенном освещении.

Схема подключения вентилятора в ванной через выключатель также не отличается высокой сложностью, но позволяет устранить недостаток первого варианта. Для реализации задумки потребуется двухклавишный выключатель.

К одной клемме прибора подсоединяется нулевой провод, а второй контакт соединяется с выключателем. Фазовый проводник подводится к выключателю и соединяется с контактами источника света и кулера.

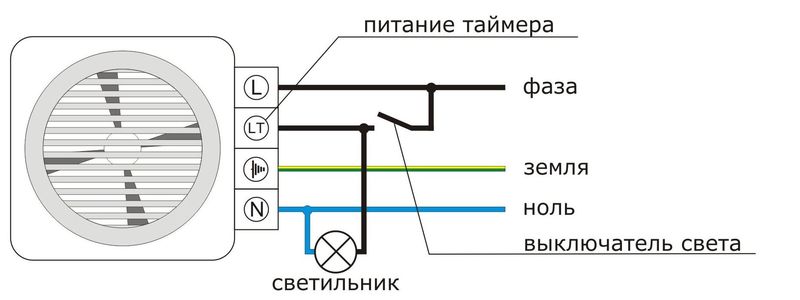

А вот схема подключения вентилятора с таймером в ванной несколько сложнее в реализации. Такой аппарат довольно удобен в эксплуатации и часто используется в быту. Чаще всего модели кулеров с таймером имеют четыре контакта. Фазовый проводник подсоединяется к выключателю и соответствующей клемме прибора.

Нулевой провод соединяется с лампочкой и контактом N вентилятора. Клемма питания таймера подключается к выключателю и соединяется там со вторым проводом, ведущим к источнику света. Четвертый контакт вентилятора предназначен для подсоединения заземляющего проводника. Создать систему вытяжной вентиляции сможет даже начинающий домашний мастер. Если используется кулер с таймером, то предварительно необходимо разобраться с электросхемой прибора и его конструкцией.
