Эксплуатация и жизнеобеспечение промышленных объектов и организаций напрямую зависят от правильного функционирования всех инженерных служб. Особое значение придается вентиляции, которая должна работать круглогодично. На заключительном этапе пусконаладочных работ оформляется паспорт вентиляционной системы, который отражает реализацию решений, заложенных в ее проект.
Обязательность процедуры
Паспортизация вентиляционных систем является обязательной процедурой для всех организаций и владельцев помещений. Ее итогом является паспорт, который выдается специальным учреждением сразу же после проведения пусковых работ. Во второй раз это мероприятие становится необходимым в случае полной реконструкции вентсистемы.
Первичная паспортизация вентиляционных систем обычно производится той же организацией, которая ее устанавливала и испытывала. Заказчик, назначая техническое задание, в большинстве случаев на это и указывает. Организация, занимающаяся монтажом, иногда эту работу делает сама, но может привлекать и другой специализированный сервис. Если паспортизация проводится после введения вентиляции в эксплуатацию, тогда руководство имеет право напрямую связаться со специализированной компанией.
Вентиляционный паспорт можно не оформлять, когда в помещении существует естественная вентиляция. Но если возникнет в этом необходимость, тогда документ оформляется по упрощенной схеме, а в протоколы вносятся показатели естественной вентиляции. Иногда бывает так, что на территории предприятия отсутствует вентиляционная сеть. Для соблюдения существующих формальностей в этом случае нередко требуются паспорта на электрические вентиляторы.
Сбор информации для документа
Если в организации нет сервиса по обслуживанию вентиляционных работ, тогда она заключает с компанией, установившей вентиляцию, договор на обслуживание. Для составления данных паспорта проводится определенная работа:
- 1.
На этапе визуального осмотра определяются тип, модель и серийный номер системы. Эти сведения выгравированы на табличках каждого изделия. Если табличек при осмотре не оказалось, тогда запись об этом делается в паспорте в разделе основных технических характеристик (строка «Примечания»).

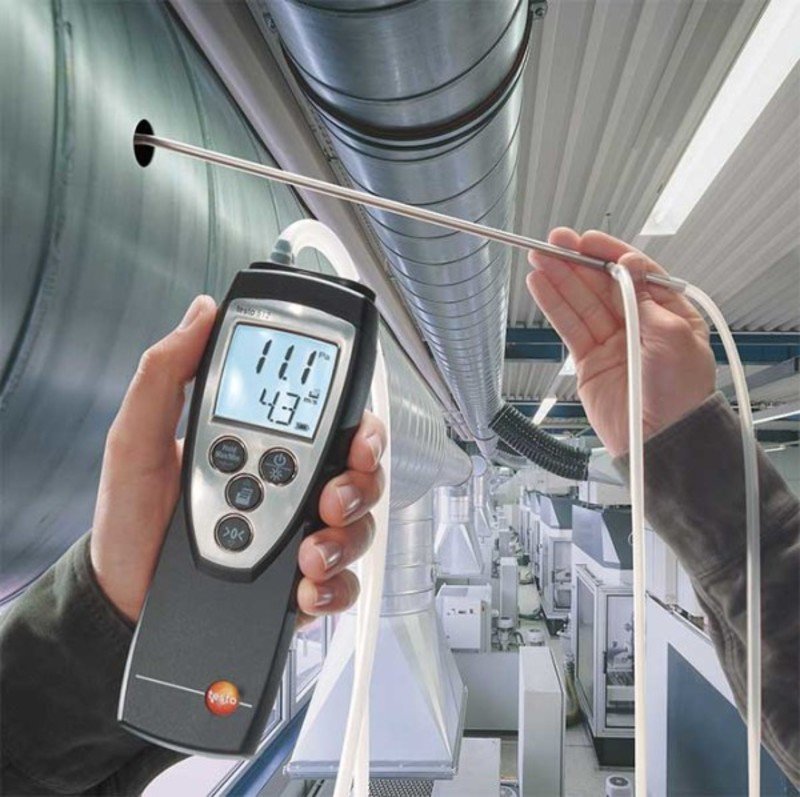

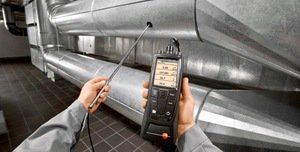

- 2. Производятся замеры, посредством которых определяются параметры всех деталей. Составляется общая подробная схема, делаются замеры расхода воздуха, шума, давления в контрольных точках и т. д.
- 3. Согласно требованиям ГОСТа проводятся испытания системы, результаты которых нужны для будущего паспорта. Расчёты производятся на вычислительном оборудовании и в обязательном порядке заносятся в паспорт.
Испытания предполагают проверку устройств и состояния систем на соответствие рабочему режиму организации и ее сотрудников. Путем работы на холостом ходу проверяется все вентиляционное оборудование, сравниваются заявленные и фактические паспортные данные вентиляторов и системы дымоудаления. Производится оценка эффективности воздухообмена на соответствие заданному проекту. Кроме того, оформление паспорта вентсистемы предполагает проверку естественного циркулирования воздуха.
Несколько расчетных точек в помещении выбирается для измерения уровня шума. Отклонение от проекта по расходу воздуха, которое допускается нормами ГОСТа, составляет не более 10%.
Ход паспортизации контролируется заказчиком и представителем проектной организации. Все действия должны быть выполнены качественно и в срок, указанный в договоре. Только в этом случае работа принимается и подписывается.
Нормативные требования к вентиляции
Приточно-вытяжная вентиляция должна быть установлена во всех производственных и вспомогательных помещениях на основе требований СНиПа 41−01−2003. Количество воздуха, которое необходимо для проветривания производственных помещений, рассчитывается по каждому из вредных факторов и по числу работающих. В воздухе рабочей зоны должно содержаться не меньше 20% кислорода и не больше 0,5% углекислого газа.
В период рабочего дня должны функционировать все вентиляционные установки, в противном случае рабочий процесс на предприятии должен быть прекращен. В офисных помещениях при неисправности вентиляции необходимо пользоваться естественным проветриванием. Систематически должны проводиться отборы проб воздуха. Не менее одного раза в год должна осуществляться проверка работы системы. По ее результатам проводят текущий ремонт, очистку и дезинфекцию.
Воздухонагреватели и кондиционеры нужно устанавливать строго горизонтально и обязательно использовать для этого резиновые прокладки, чтобы исключить какую-либо вибрацию. С этой же целью воздуховоды соединяются с вентиляторами гибкими вставками. Краны и клапаны вентиляторов должны открываться и закрываться свободно, без усилия. Раструбы всегда смотрят вверх при сборке вертикального канала. Чтобы раструб был плотнее, применяются жгуты из пеньки, которые пропитаны цементным раствором с добавлением клея. Все оставшиеся свободные места заполняются мастикой.
Как только мастика затвердевает, на образовавшиеся швы клеится ткань, и наносится масляная краска. Радиальный вентилятор укрепляется на фундамент и виброизолятор анкерными болтами. Его распределительный вал располагается только горизонтально.
Заполнение паспорта

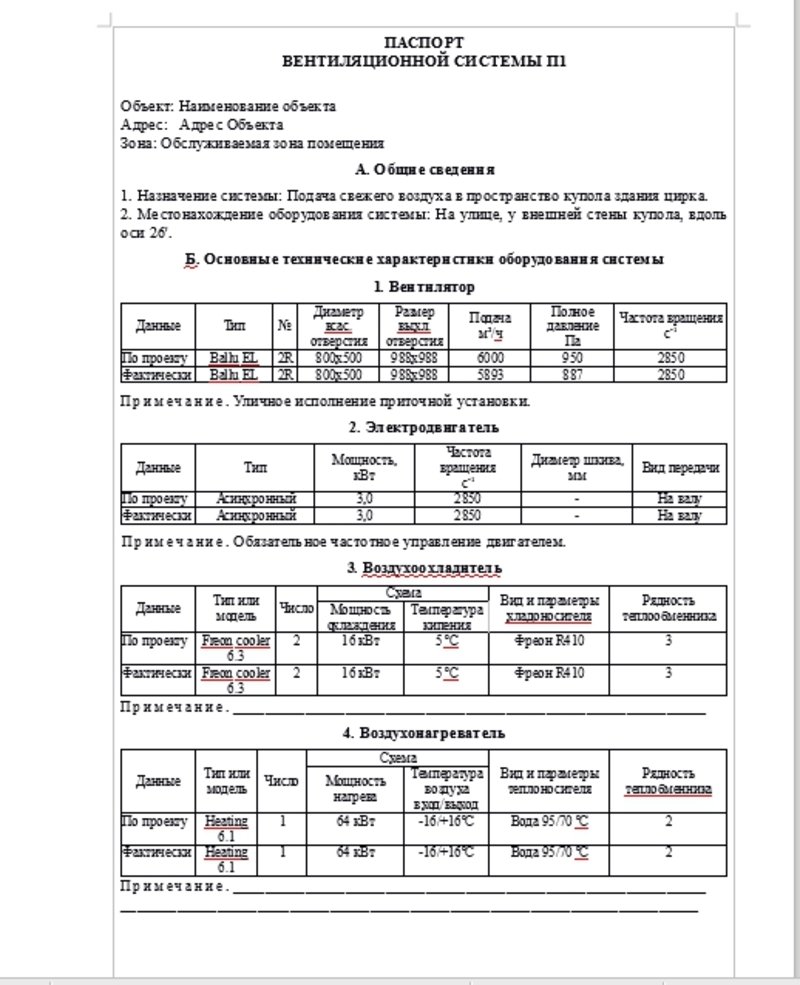

Паспорт на систему вентиляции — это документ из 10—15 листов, сшитый в брошюру. В общих сведениях указывают вентсистему паспорта и ее номер. Последний пишется краской на ее корпусе. Также указываются:
- наименование организации или предприятия;
- адрес;
- названия помещений, которые обслуживаются системой;
- план и схема этих помещений с выходящими воздуховодами и решетками.
В разделе А отражаются сведения о назначении системы и ее краткое описание. В раздел Б вносятся технические характеристики в виде таблиц. В них вписываются проектные и фактические данные по маркировке и характеристикам всех изделий.
Не предусмотрены для внесения в паспорт вентиляции теплообменники и воздухоохладители. В разделе В отображаются результаты замеров. Протоколы к паспорту не прикладываются, а остаются в документах пусконаладки.
В следующем разделе паспорта находится схема вентиляции, где подробно указываются точки измерений, отклонения от проекта, высота монтажа, количество и вид решеток, план размещения всех видов оборудования по вентиляции. Документ выписывается в двух экземплярах, один остаётся в архиве выдающей организации, а второй предоставляется заказчику. Паспорт системы вентиляции выдается на весь срок службы вентсистемы, но данные в нем периодически меняются по результатам проверок, которые проходят один раз в три года.
Расчет стоимости паспортизации на вентиляционную службу ведется по смете, которая согласуется с заказчиком. Когда возникает необходимость в повторной паспортизации, она делается со скидкой. Если за этой услугой заказчик обратится в другую организацию, то меняется образец, а скидки не предоставляются.
