Виды, классификация, принцип работы и нюансы обслуживания стационарных систем пожаротушения

Содержание

Для борьбы с неконтролируемым горением, которое может уничтожить материальные ценности и создать угрозу для жизни людей, устанавливают стационарные системы пожаротушения. О том, какими бывают установки, используемые для этих целей, о принципе их действия и техническом обслуживании рассказано в данной статье.

Что это за противопожарные системы?

Стационарная система (установка) пожаротушения — это совокупность технических средств, смонтированных непосредственно на защищаемом объекте и предназначенных для тушения пожара с помощью различных огнетушащих веществ (ОТВ).

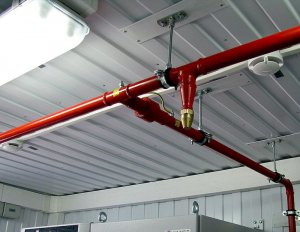

Как выглядят?

На сегодняшний день наиболее распространёнными являются стационарные установки пожаротушения (УПТ), использующие в качестве ОТВ воду. Их внешний вид не сильно изменился за последние 100 лет.

Справка. Первая автоматическая водяная стационарная УПТ была запатентована Дж. Кэри в 1806 г, а в 1902 г. Ф. Гриннелем было разработано устройство, ставшее прообразом запорно-пускового механизма в современных спринклерных установках.

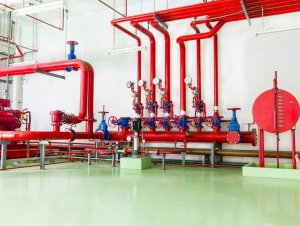

Водяные УПТ представляют собой систему водопроводов:

из вертикальных и горизонтальных пожарных сухотруб с соединительными головками, позволяющих подать воду на любой уровень зданий или к труднодоступным помещениям;
из перфорированных труб или с установленными на них головками-оросителями для создания противопожарных завес или локального пожаротушения.

Очень схожи по внешнему виду с водяными стационарными УПТ пенные, но у них вместо оросителей используются раструбы. Газовые, порошковые и азрозольные стационарные станции пожарортушения, в зависимости от назначения, могут выглядеть очень разнообразно, но все они выполняются из негорючих материалов и имеют:

разветвлённую систему;
распыляющие механизмы, устанавливаемые во всех пожароопасных помещениях.

Их назначение

Основное предназначение УПТ — это ликвидация пожара без участия людей в отдельном помещении, здании или сооружении на начальной его стадии до того, как:

неконтролируемое горение достигнет критических значений, и огнестойкость конструкций не выдержит его воздействия;
произойдёт разрушение технологических установок;
будет нанесён ущерб защищаемому имуществу и здоровью людей.

Однако в большинстве случаев при возникновения пожароопасной обстановки в местах, труднодоступных для подачи ОТВ, стационарные системы пожаротушения могут обеспечить лишь локализацию пожара.

Важно! В данных ситуациях предполагается участие добровольных формирований до прибытия оперативных подразделений пожарной охраны.

Принцип действия и область применения

Стационарные УПТ имеют различный принцип действия, а в зависимости от используемого ОТВ могут применяться для тушения пожаров лишь в определённой категории помещений или зданий.
По способу активации наибольшее распространение получили автоматические установки пожаротушения АУПТ.

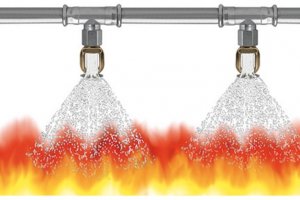

Водяными УПТ оборудуют помещения, в которых отсутствует электрооборудование. Также они не эффективны для тушения взрывоопасных или горюче-смазочных материалов. Водяные системы спринклерного типа полностью автоматизированы и имеют следующий принцип действия:
- к разбрызгивающим головкам (спринклерам) по разветвляющемуся трубопроводу постоянно подведена вода;
- под действием высокой температуры замок спринклера разрушается, и вода из головки, установленной под потолком, разбрызгивается на горящую поверхность.
Водопроводы дренчерных водяных УПТ изначально пусты, а запорный механизм расположен на входе системы. По сигналу от датчика или с пульта диспетчера он открывается, и вода через открытые головки разбрызгивается сразу по всей площади.

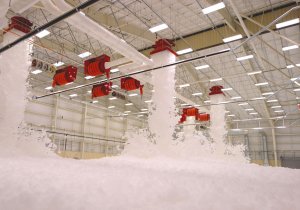

Пенные УПТ применяют на химических и нефтеперерабатывающих предприятиях, а также в помещениях, где складируются или используются легковоспламеняющиеся материалы. В их конструкцию, кроме трубопроводов, входят ёмкости с пенообразователем и устройства для его смешивания с водой.
Газовые УПТ действуют на принципе вытеснения из помещения кислорода, поддерживающего горение, инертными газами, которые абсолютно безвредны для материальных ценностей, находящихся в зоне воспламенения, и не проводят электрический ток. Данные УПТ незаменимы для:
- музеев;
- библиотек;
- архивов;
- объектов с вычислительной техникой.
Порошковые УПТ могут применяться для тушения любых типов возгораний (особенно востребованы для электроустановок), но они более сложны по конструкции. На окончаниях распределительного трубопровода устанавливают капсулы с порошком, который выбрасывается при критической температуре под большим давлением подающегося газа. Впоследствии порошок легко удаляется с поверхностей, но опасен для человека во время распыления.

Внимание! Газовые и порошковые УПТ не устанавливают в помещениях, где могут использоваться вещества, горящие без доступа кислорода.

Классификация и виды

Все существующие на данный момент УПТ классифицируют по следующим параметрам:

По применяемому для тушения пожара ОТВ установки делят на:
- водяные;
- пенные;
- порошковые;
- газовые.
По способу тушения пламени на:
- общеповерхностные;
- локально-поверхностные;
- общеобъёмные;
- локально-объёмные;
- комбинированные.
По конструктивному исполнению. Например, водяные УПТ, в зависимости от конструкции оросителя, подразделяют на:
- спринклерные;
- дренчерные;
- тонкодисперсные.
По способу активации стационарные установки подразделяются на:
- автоматические;
- ручные с дистанционным пуском;
- комбинированные.

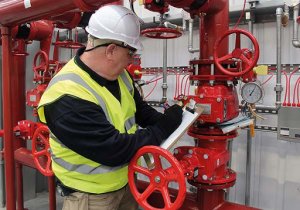

Техническое обслуживание и проверка автоматических и иных систем

После проектирования и установки для исправной работы и долгого срока эксплуатации систем пожаротушения должно проводиться их обязательное регулярное техническое обслуживание (ТО).

Проектировкой, монтажом и техническим обслуживанием УПТ могут заниматься только компании, имеющие специальные лицензии и сертификаты на проведение данных работ.

Для ТО систем пожаротушения владелец объекта или руководитель предприятия заключает договор со специализированной организацией, имеющей соответствующие полномочия и надлежащую техническую базу. В остальное же время частичное обслуживание этого оборудования производится самолично либо специально назначенным ответственным лицом.

Сроки обслуживания всех элементов системы указываются в паспорте, который заполняют сразу после её установки. Также на УПТ заполняется журнал регистрации работ по ТО и ремонту.

Техническое обслуживание может быть внеплановым (при визуальном определении неисправности или ложном срабатывании) и плановым, проводимом согласно утверждённого графика, которое включает в себя 3 вида работ:

1. Внешний осмотр. В процессе визуального осмотра или с использованием измерительных приборов выявляются различные повреждения или дефекты (плохая стыковка элементов, коррозия деталей, протечка труб и т.п.).
2. Проверка работоспособности — комплекс мер, направленных на оценку технического состояния и исправного функционирования установки.
3. Профилактические работы — действия, предупреждающие возникновение неисправностей и дефектов, имеющие плановый характер, которые подразумевают не только уход за системой в целом, но и замену или восстановление её элементов.

Кроме ежедневного осмотра, который производит ответственное лицо или оперативный (дежурный) персонал, системы пожаротушения обслуживаются организацией-подрядчиком со следующей периодичностью:

каждые 2 недели проводят визуальный контроль технологической, электротехнической и сигнализационной части;
1 раз в месяц проверяют работоспособность комплектующих частей системы, а также основного и запасного источников питания;
раз в полгода проводят комплексную проверку с запуском системы в ручном и автоматическом режиме;
раз в год проверяют контрольно-измерительные приборы и сопротивление рабочего заземления, меняют жидкость в системе и промывают трубопроводы;
раз в 3 года измеряют сопротивление изоляции проводки;
раз в 3,5 года испытывают на прочность и герметичность трубопровод;
раз в 5 лет меняют АКБ дополнительных источников питания.

Как видно из статьи, для любого объекта можно подобрать и установить соответствующую систему пожаротушения, способную справиться с неконтролируемым горением. Однако, как показало время, работа УПТ будет эффективной лишь в том случае, если все её элементы сработают правильно и своевременно. Для этого же необходим постоянный контроль за оборудованием и проведение регулярных и качественных технических осмотров.
