При проектировке вентиляционных систем в жилых и нежилых помещениях воздуховоды разделяют на отсеки. Это нужно для того, чтобы в случае пожара остановить распространение огня и дыма. В качестве разделителей используются противопожарные клапаны.
Что это такое и зачем применяется, как работает?
Клапан противопожарной системы – это устройство, основной целью работы которого является перекрытие вентиляции во время пожара, чтобы дым и огонь не переходил в соседние помещения.
Он оснащен автоматическими датчиками, которые срабатывают при воздействии высокой температуры или других раздражителей. Клапаны делятся на несколько видов, которые имеют разное строение и величину.

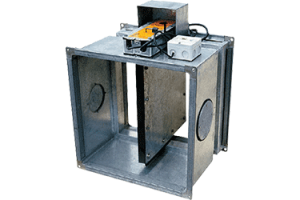

Устройство
Все КПП примерно устроены одинаково и состоят из следующих элементов:
- 1. Корпус, который изготавливается из металлических сплавов. Он может иметь круглое или квадратное сечение, в зависимости от модели. Основное требование к корпусу – стойкость к коррозии, чтобы клапаны не портились в вентиляции и не теряли своей функциональности.
- 2. Заслонки – это поворотные основные элементы конструкции, которые располагаются внутри корпуса. Они блокируют просвет, чтобы остановить распространение пламени и гари. Сверху они обрабатываются специальными противоогневыми составами, что не дает возможности заслонкам деформироваться под воздействием высоких температур.
- 3. Привод, которым определяется тип управления клапанами. Он может быть пружинным, магнитным или электромеханическим. Управление осуществляется автоматически или вручную.
В силу того, что формы и размеры сечения вентиляционных коробов разные, и клапаны тоже выпускаются в широком в ассортименте и разнятся величиной и формой.

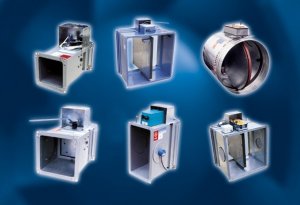

Какие существуют виды вентиляционных клапанов и заслонок?
Клапаны делятся на несколько типов:
- 1. Огнезадерживающий клапан НО – нормально открытый – считается самым распространенным. При нормальных условиях он открыт и пропускает воздух в вентиляционной системе. При пожаре заслонка закрывается и полностью перекрывает вентиляционный канал, тем самым не позволяя продуктам возгорания распространяться по трубе.
- 2. НЗ – нормально закрытый – это такой тип клапана, который находится в закрытом состоянии, но во время пожара заслонка открывается автоматически, чтобы вывести дым или огонь. Такие же клапаны применяются в вентиляции для удаления гари.
- 3. Клапан двойного действия – это механизм, который работает и на открытие, и на закрытие. В нормальном состоянии он открыт, при пожаре закрывается и блокирует поток огня. После пожара он открывается, чтобы удалить из помещения остатки продуктов горения.
- 4. Универсальный клапан – это тип, который блокирует поток гари и огня в системах дымоудаления и общеобменных установках.
Какое бывает управление?
Противопожарные клапаны могут иметь разный тип привода:
- 1. Автоматический, срабатывает при повышении температуры, подаче сигнала от приборов АПС и различных система пожаротушения (под воздействием порошка, пены).
- 2. Ручной, управляется дистанционным пультом. Команду подает пункт управления противопожарными клапанами.
Как правильно подобрать для здания?
По ГОСТу клапаны противопожарной системы вентиляции должны соответствовать следующим критериям:
- площадь и объем строительного объекта поможет определиться с количеством клапанов;
- конфигурации вентиляционной системы обуславливает величину сечения клапана.
Если вентиляция в здании не соответствует нормам и правилам противопожарной безопасности, необходимо соорудить новую, в которую монтируются КПП. Также при выборе стоит отдать предпочтение проверенным производителям.
