Система дымоудаления — это противопожарная вентиляция специального назначения, осуществляющая ликвидацию дыма. Она необходима для обеспечения безопасного выведения людей из строения при случившемся возгорании. Вентиляторы дымоотведения помогают при выводе людей из охваченных огнем помещений, способствуют купированию возгораний и организации условий для тушения пожаров в помещениях любого назначения.
Основное правило, которое должно быть соблюдено: система приточной противодымной вентиляции монтируется автономно, она не должна быть связана с другими вентиляционными подсистемами.
Требования к системам
К системам вентиляторов предъявляется особые повышенные технические требования. Можно отметить основные предписания:
- 1. Обеспечить устойчивость всех деталей и крепежа агрегата к воздействию высоких температур.
- 2. Производительность и напорные показатели вентиляторов дымоотведения должны обеспечивать активный отвод дыма за пределы сооружения.
- 3. Материалы конструктивных деталей должны быть стойки к воздействию химически агрессивных компонентов, образующихся в процессе горения.
- 4. Вентиляторы должны стабильно выполнять свои функции продолжительное время и соответствовать пределу огнестойкости по СП 7.13130.2013.
- 5. При стационарной организации системы дымоотведения необходимо создавать возможность вертикальной, горизонтальной или двусторонней подачи дыма и других продуктов горения.
Разновидности
Перейдём к рассмотрению отдельных наиболее актуальных типов вентиляторов.
- Пристенные вентиляторы. Они широко распространены, для их монтажа система прокладывается грамотно, даже если нет возможности установить оборудование на кровле.Такой вид прокладки позволяет одновременно взаимодействовать нескольким воздухоотводам. При этом качество ликвидации продуктов горения не пострадает. Пристенные системы дымоотведения с успехом борются не только с ликвидацией вредных выбросов, но и с распространением продуктов горения.

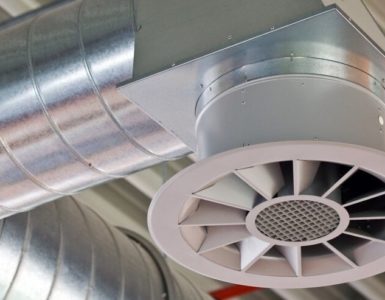

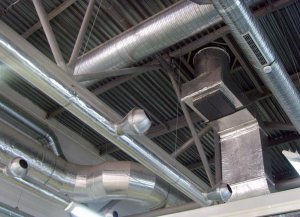

- Канальные вентиляторы. Допускают функционирование в неблагоприятных условиях. Благодаря индивидуальной защите двигателю не грозят горячие потоки, он способен хорошо охлаждаться во время работы.

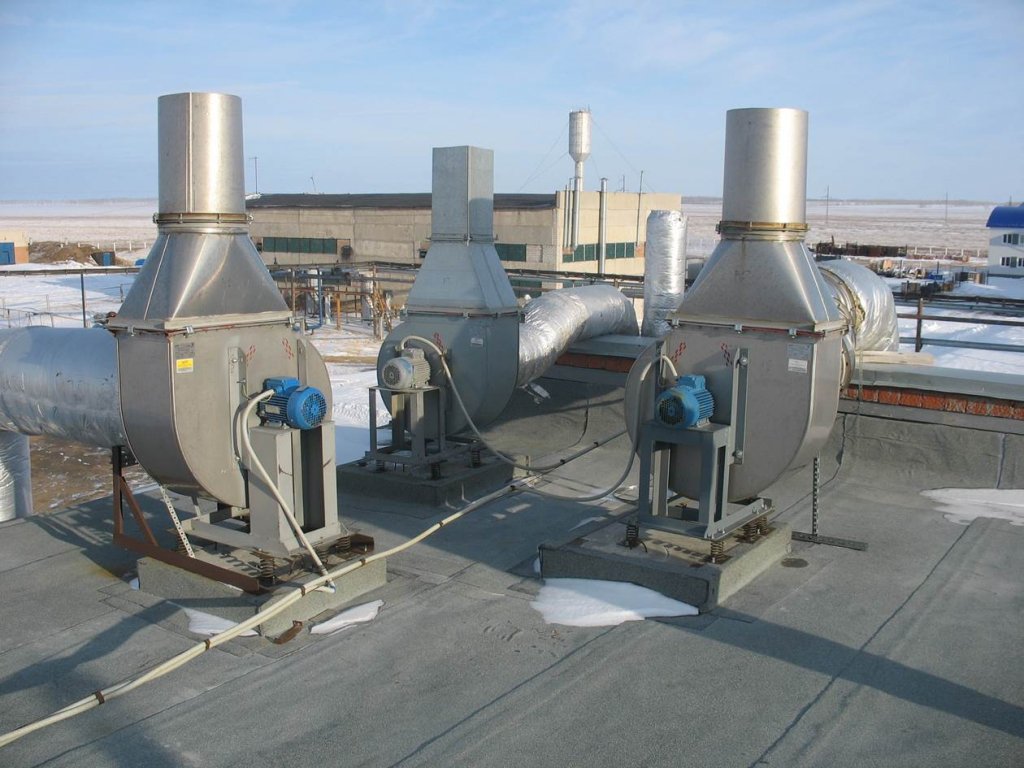

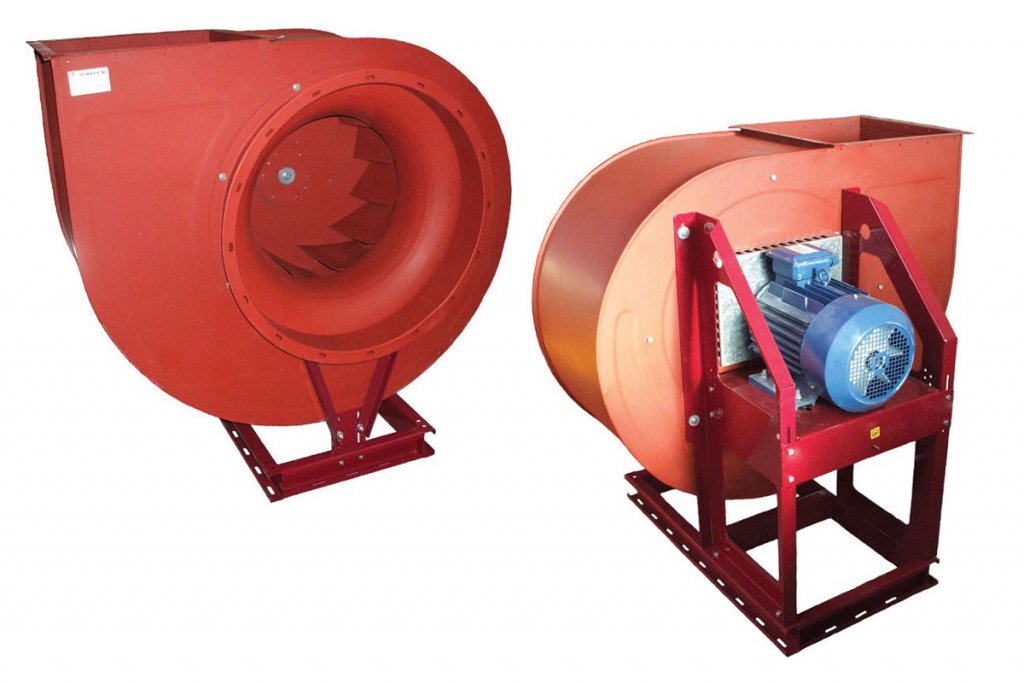

- Радиальный вентилятор. Отличается прочностью и надежностью. Используется для обслуживания производственных и промышленных помещений. Имеет нормальную мощность и может быть задействован для перемещения газовых и воздушных масс, если в них не будет разрушающих компонентов.
- Осевой вентилятор дает возможность отвести горячий воздух от участка, где произошло возгорание. Это облегчает работу по спасению людей и тушению пожара. Статистика подтверждает, что такой тип оборудования стали применять чаще.

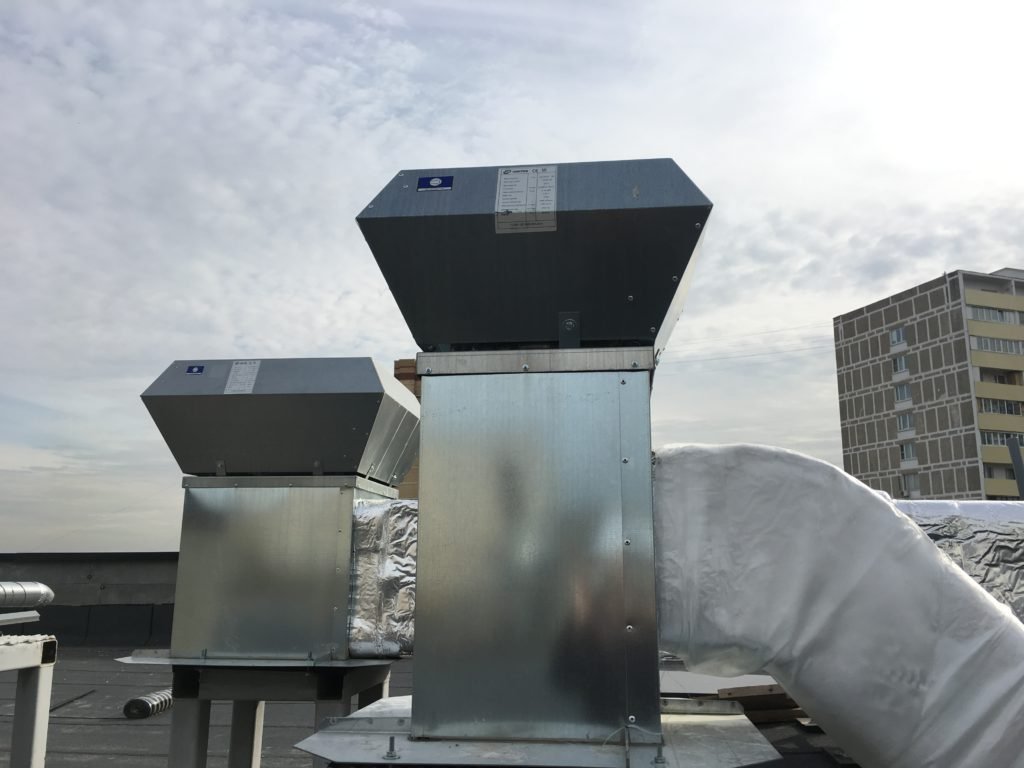

- Крышный вентилятор устанавливается на открытом участке сооружений. При его монтаже важно учесть две вещи: эффективную работу устройства и его оптимальную защищенность.
При подборе системы дымоотведения следует учитывать, что на сегодняшний день доступно много вариаций вентиляторов. Одна конфигурация может иметь отличия от другой по конструкционным, мощностным, габаритным параметрам и пр.
Пристенный:

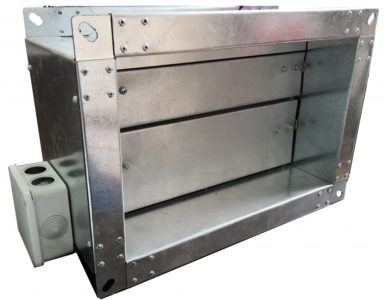

Канальный:

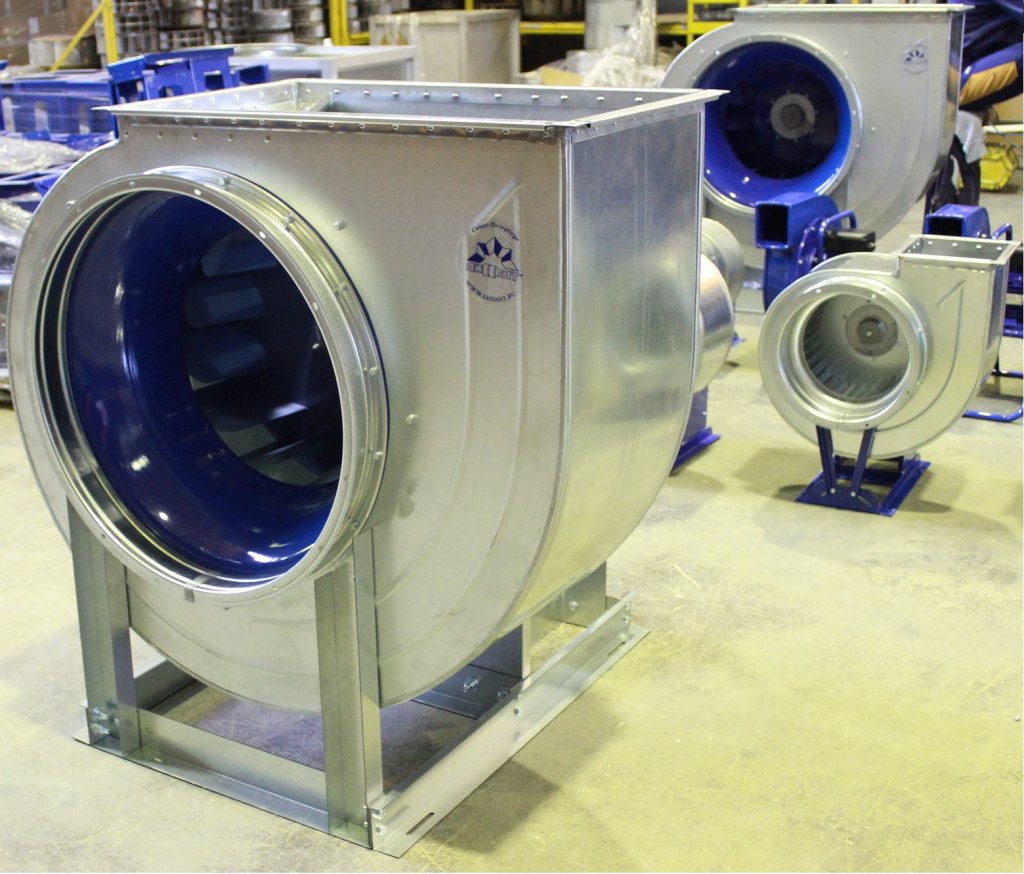

Радиальный:

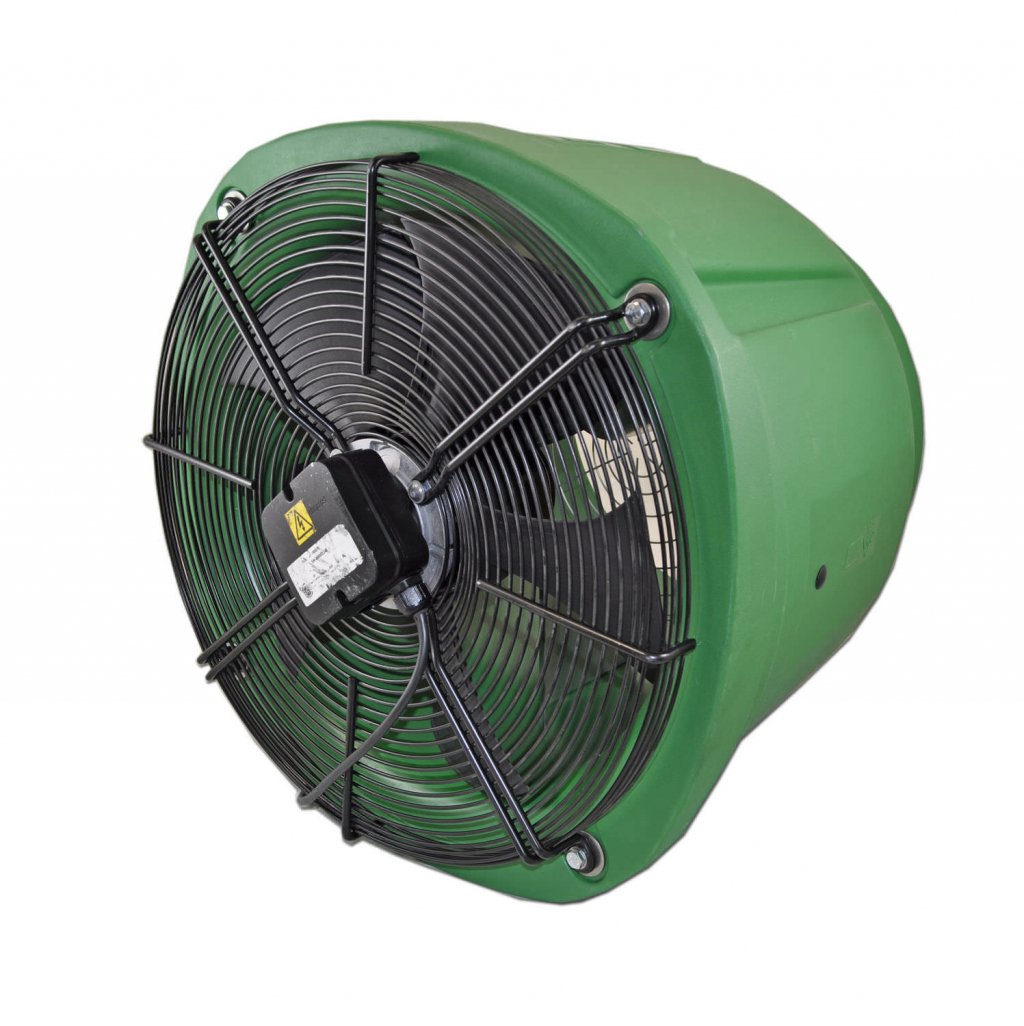

Осевой:

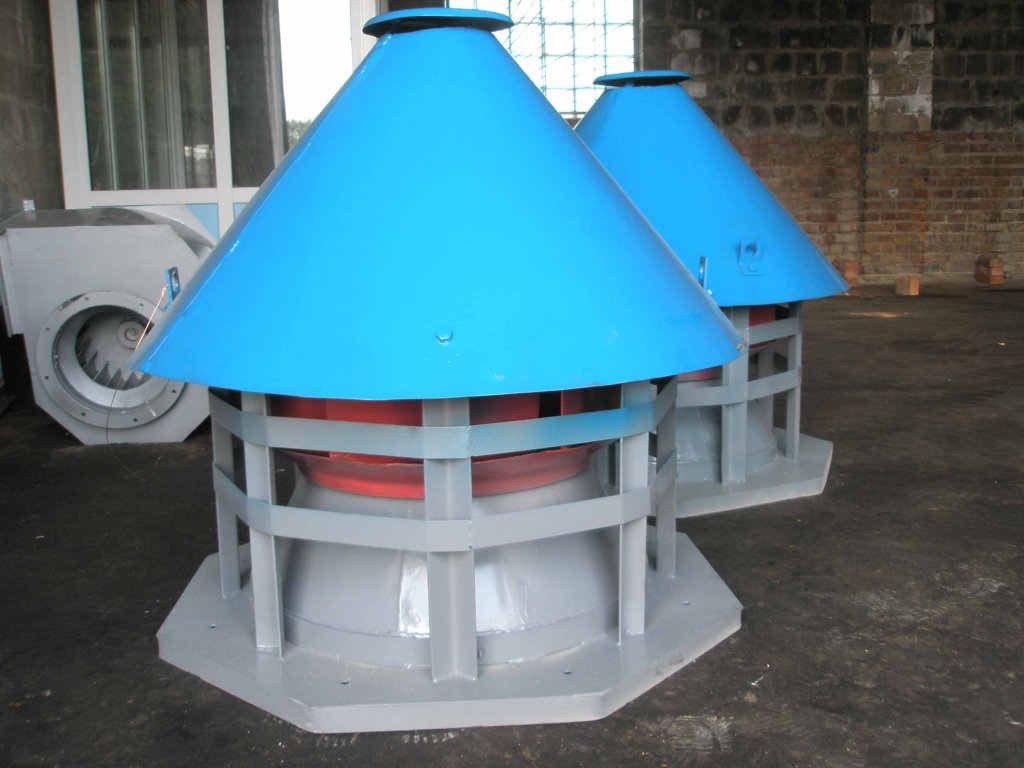

Крышный:
Плюсы и минусы
Применение вентиляторов дымоотведения имеет положительные и отрицательные стороны.
Преимущества:
- вентиляторы обеспечивают высокую выживаемость людей, оказавшихся в помещении в период задымления;
- мгновенное сигнализирование датчика приводит к автоматическому включению, что позволяет приступить к процессу ликвидации дыма с начала возгорания;
- возможность подключения системы к дополнительному источнику питания позволяет запускать приборы даже при отключенной подаче электроэнергии;
- большой ассортимент вентиляторов облегчает выбор и позволяет купить оборудование любого вида и мощности.
Минусы:
- сложная установка, требующая знаний и опыта;
- необходимость постоянной проверки системы на работоспособность.
Особенности монтажа
На кровле
Для объемных помещений, которые не разделены на отдельные комнаты, применение разветвленного дымоотводного устройства нецелесообразно. Дымоотведение может осуществляться без установки каналов. Это зависит от назначения здания. К примеру, объемные помещения (такие как аэропорт) нуждаются в наличии специальных вентиляционных устройств.
Вентиляторы для крыш незаменимы при удалении дыма и иных продуктов горения, испарений и удушливых газов.
Вытяжку допустимо производить более простым способом в том случае, если приток осуществляется сквозь вентиляционные щели, из них внутрь помещения проникает отфильтрованный воздух. Наиболее распространенной вариацией ликвидации задымления в таких условиях является крышный вентилятор. Система может работать самостоятельно или быть подключенной к системе дымоотвода.

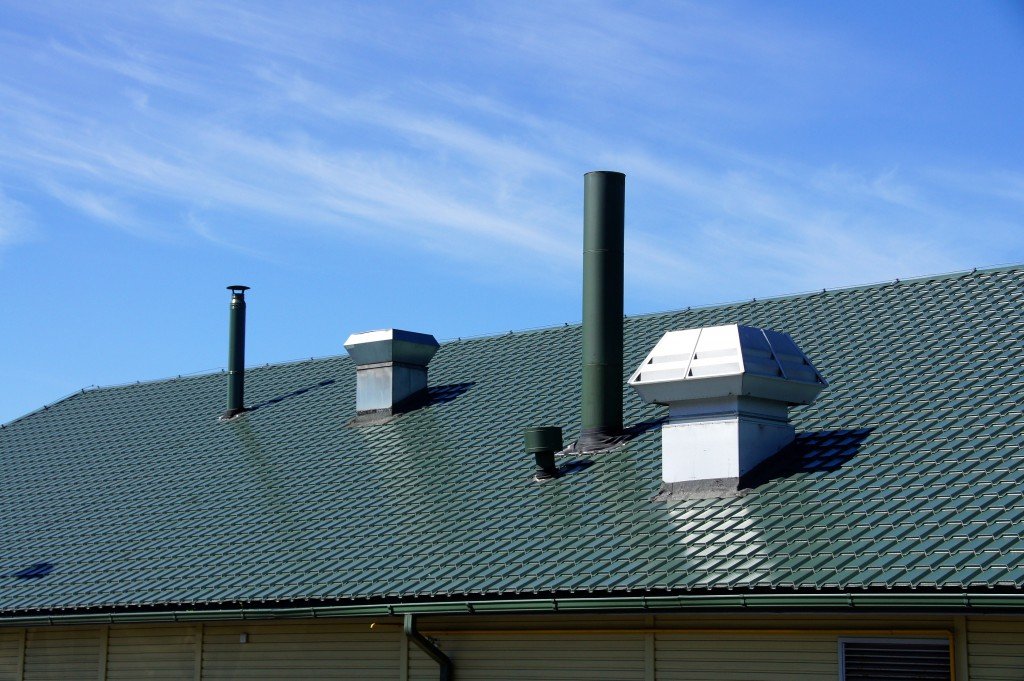

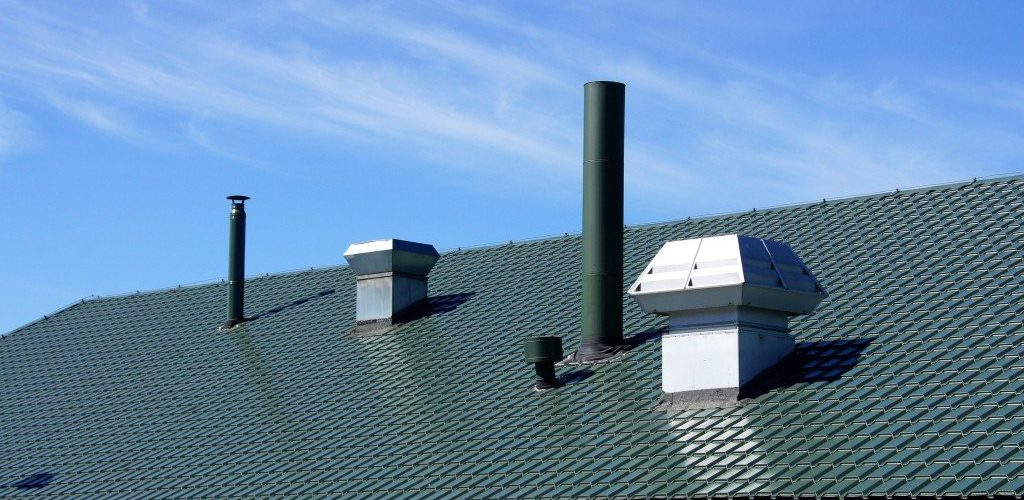

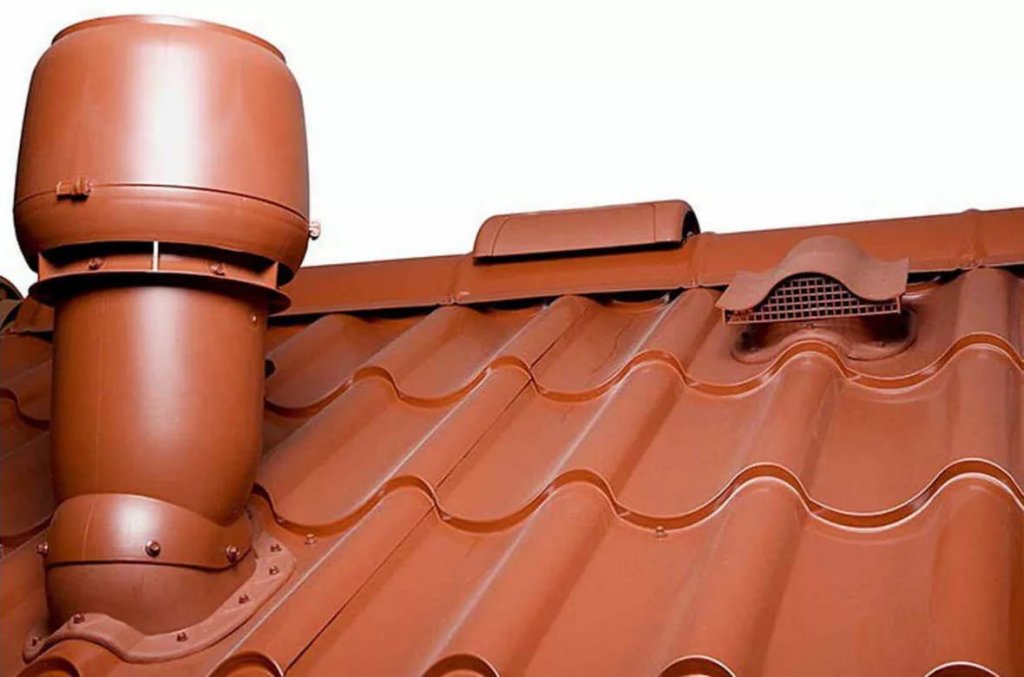

На скатной кровле

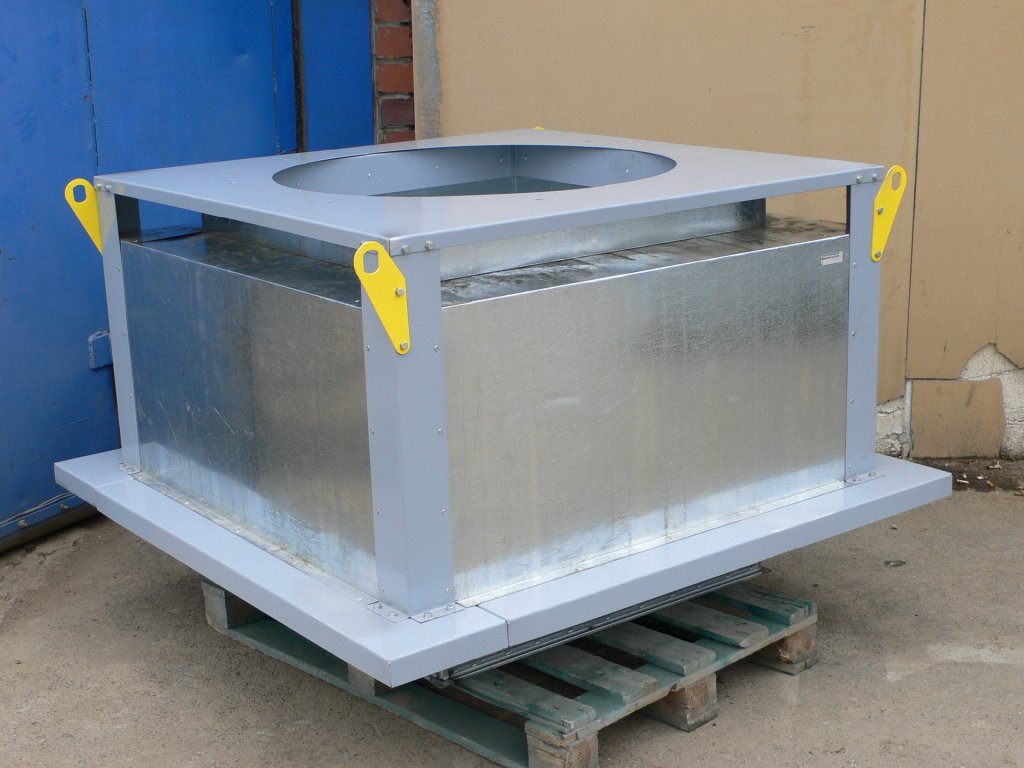

Устройство системы дымоудаления располагают на специальном опорном устройстве, оно называется монтажный стакан. Поэтому угол наклона скатов крыши не имеет значения. Во время работы вентилятора обратный клапан открыт, при отключении – перекрыт. Монтажные стаканы имеют круглое сечение в месте состыковки с вентилятором и квадратный или прямоугольный участок, проходящий сквозь кровлю. Это облегчает укладку покрытия.
Крышных устройств

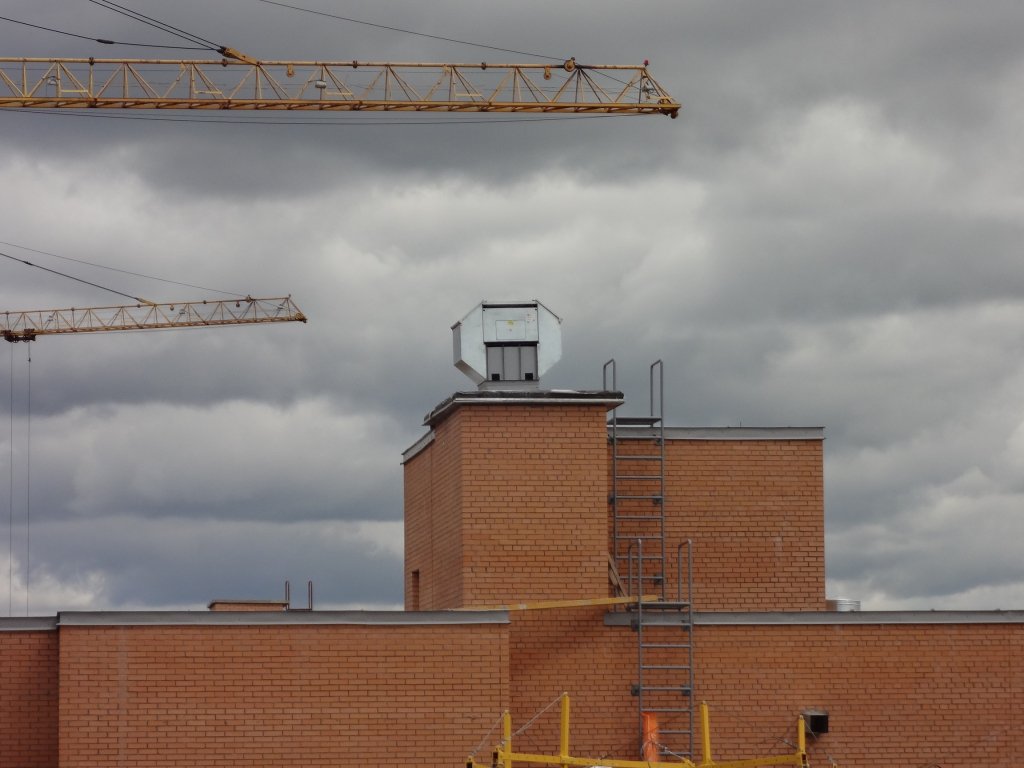

Для постройки с жесткой кровлей установка узла прохода кровли выполняется просто. Узел организован в виде небольшого строения, сложенного из кирпича, или ленточного фундамента, выполненного из бетона, на который устанавливается вентиляционное оборудование. В таком случае узел станет продолжением вентиляционной шахты дома.

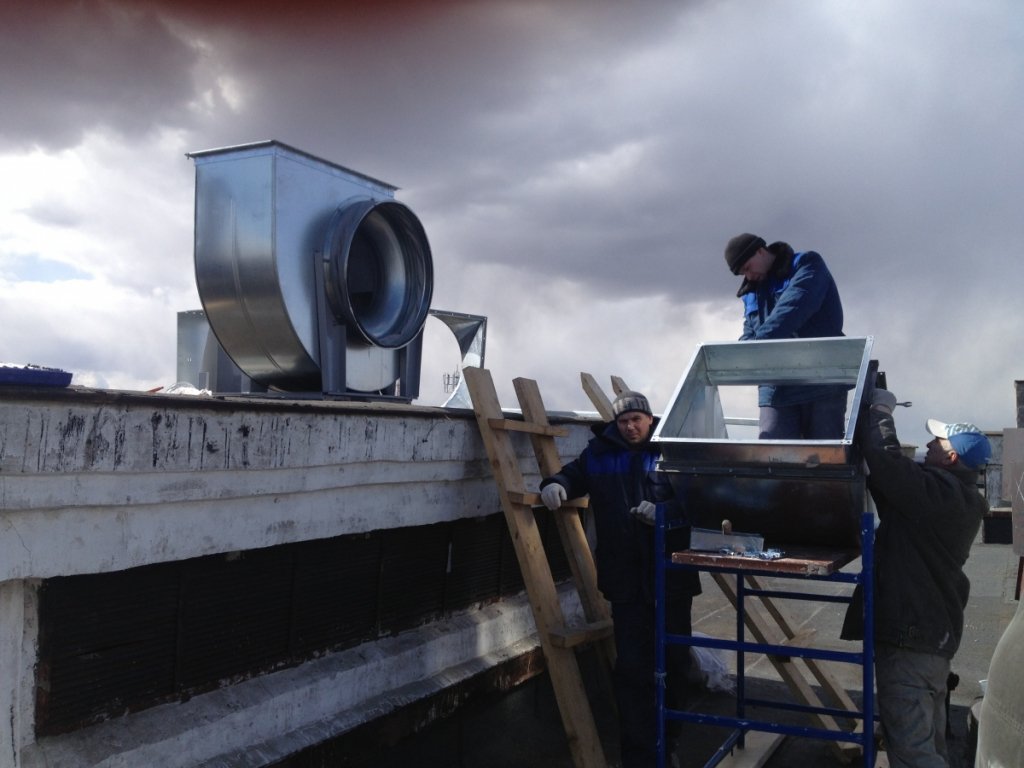

Монтаж оборудования с клапаном к стакану
- 1. Осматривается кровля и выбирается место для установки вентилятора.
- 2. Выполняются расчёты предположительных нагрузок, которые будет оказывать вентилятор.
- 3. В кровле вырезается отверстие.
- 4. Укладывается специальный поддон и монтируются тяги.
- 5. Чтобы не происходило обратного захвата воздуха, необходимо наличие клапана. Он ставится согласно требованиям. (нужно будет добавить требования)
- 6. По специальным отметкам проверяют отсутствие перекосов.
- 7. Клапан совмещают с вентилятором, помещают в стакан и фиксируют.
- 8. Чтобы вода не попадала сквозь отверстие внутрь, стыки обрабатывают герметиком.
Отвод дыма существенно снизит порог смертности при пожарах, станет меньше паники. Дымоудаление подразумевает организацию видимости при эвакуации во время пожара, снижает риск отравлений и потери сознания.
