Оборудование для воздушного подпора крайне необходимо для использования в системах противопожарной безопасности, которые обязательны для всех жилых домов, офисных зданий, торговых центров и промышленных предприятий. Специальная техническая система подпора воздуха управляется вручную или работает автоматически. Функция системы – создать нужный временный промежуток при пожаре, и произвести безопасную эвакуацию.
Что это такое?
Эвакуацию людей в высотных зданиях в случае чрезвычайных пожароопасных ситуаций осуществляют маршрутами, которые пролегают через лифты и лестницы. Для обеспечения безопасного пути эвакуации, нужно контролировать распространение дымовых масс.
Эту задачу решает система подпора воздуха с помощью создания зон высокого давления на лестничных пролетах и лифтовых шахтах, не допуская задымления этих зон.
Внимание! Главная цель оборудования – образование большего давления в эвакуационном коридоре по сравнению с другими помещениями здания.
Современные элементы дымоудаления регулируют избыток давления в защищаемой зоне, и не создают дополнительных сложностей людям при эвакуации. Синхронизированное совместное действие элемента подпора воздуха и дымоудаления эффективно защищает здание от опасных последствий возможных возгораний.
Устройства подпора воздуха используется для решения следующих задач:
- Не допускает распространения токсичных дымовых масс по всем помещениям здания.
- Направляет чистый воздух на эвакуационные маршруты.
- Обеспечивает оптимальные условия для работы пожарных.
- Значительно снижает температуру воздушной среды в помещении с очагом возгорания.
- Быстро переключается в режим удаления дыма из общеобменного режима.

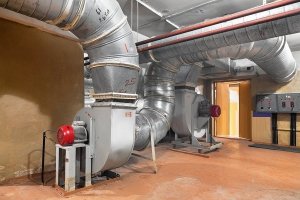

Системы функционируют за счет основных элементов – вентиляторов воздушного подпора. Вентиляторы создают избыток давления на лестничной клетке, тамбур-шлюзах или в шахте лифта. Дополнительный приток чистых воздушных масс во внутреннее помещение минимализирует задымленность.
Как работает при пожаре вентиляционная установка?
Алгоритм работы основывается на следующих действиях:
- 1. Если в помещении возникло пламя, появились следы летучих продуктов горения, срабатывает специальный извещательный датчик.
- 2. Сигнал тревоги поступает на приборы АРМ, АПС пожарных постов и диспетчерских станций зданий, где выявлена пожарная опасность.
- 3. Управляющий сигнал отключает общеобменную сигнализационную систему.
Осуществляется закрытие огнезадерживающих клапанов, которые установлены в местах пресечения противопожарных преград.
- 4. Открываются клапаны дымоудаления, которые установлены в месте возгорания. Открываются люки, окна, зенитные фонари с механизированными приводами для проветривания/удаления задымленного воздуха.
- 5. В это же время происходит включение вентиляторов притока воздуха.

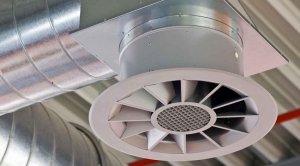

- 6. Система подпора воздуха осуществляет направление свежего воздуха в холлы, лестничные площадки, шахты лифтов – маршруты эвакуации людей.
- 7. Система удаления дыма за счет автоматического покрытия производит удаление летучих газовых продуктов горения с высокой температурой из зоны возникновения первоначального очага пожара.
Куда устанавливается?
Наиболее целесообразно и эффективно устанавливать системы подпора воздуха в зданиях социального, административного и образовательного назначения. Зачастую системы подпора воздуха устанавливаются в следующие места:
- Шахты лифта. Предусматривается для эвакуации людей при нетронутой электропроводке и работы пожарной бригады.
- Тамбур шлюзы. Это специальные помещения, в которых перекрываются потоки воздуха с продуктами горения.

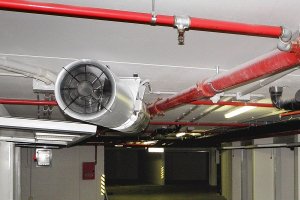

- Коридоры. Чаще всего система подпора воздуха требуется именно в коридоре, так как это самый распространенный и безопасный маршрут для эвакуации при чрезвычайной ситуации в здании.
- Лестничные клетки. Эти зоны также необходимо снабдить противопожарной системой для эвакуации рабочего персонала.
Важно! Также системы подпора воздуха и дымоудаления устанавливаются в так называемых безопасных зонах, куда можно эвакуировать инвалидов и других людей для сохранения жизни.
Из чего состоит?
Система подпора воздуха состоит из следующих элементов:

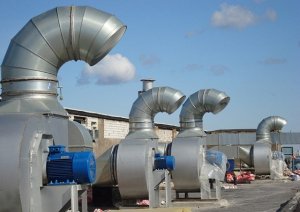

- 1. Вентилятор подпора воздуха. Данный элемент создает высокое давление в шахте дома, лифте и тамбур-шлюзе, а также лестничной клетке, для того, чтобы предотвратить их задымление.
Подходящие показатели объема воздуха и давления определяются при помощи специального метода, рекомендуемого органами пожарного надзора. Также устройство проводит свежий воздух внутрь здания. Вентиляторы комплектуются электроприводами или тепловыми замками.
- 2. Воздухоотвод для подпора воздуха. Обеспечивает перемещение дымовой массы из здания наружу. Вентилятор и воздухоотвод изготавливаются строго из несгорающих материалов.
- 3. Регулятор избыточного давления.
- 4. Клапан подпора воздуха. В автоматическом режиме контролирует сброс текущих параметров давления для необходимых участков безопасности.
- 5. Контролеры для автоматизации противодымной вентиляции.

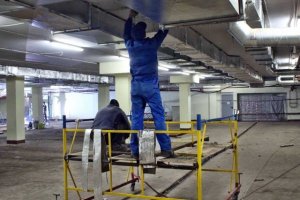

Проектирование и монтаж
Эффективное и правильное функционирование противопожарной системы зависит от грамотных подсчетов и установки оборудования, которые должны выполняться профессионалами при полном соответствии нормам пожарной безопасности. В процессе монтажа нужно учитывать такие факторы:
- Место размещения (верхняя часть лестничной площадки или стены сооружения).
- Гидросопротивление.
- Верхний порог избыточного давления (должен быть не более 150 Па).
- Нижний порог избыточного давления (не менее 20 Па).
- Забор воздуха должен осуществляться с подветренной стороны здания.
Система подпора воздуха и вентиляция дымоудаления в обязательном порядке должны компенсировать друг друга.
Расчет и проектирование системы противодымной защиты производятся только в том случае, если соблюдены следующие нюансы:
- Необходимые метеорологические условия и чистота воздуха в жилых и общественных зданиях.
- Наиболее низкий уровень вибрации и шума при работе оборудования для дымоудаления.
- Полная безопасность системы подпора воздуха в случае аварийной взрывоопасной ситуации.
Справка. При соблюдении всех требований, выдвигаемым к системе подпора воздуха, обеспечивается ее бесперебойное функционирование в условиях высокой температуры, и гарантируется эффективная работа в случае пожара.
На лестничной клетке
Расчет системы подпора воздуха на лестничной клетке выполняют по законам СНиП. Инженеры готовят расчетные проекты противопожарной вентиляции в лестнично-лифтовых узлах, производят подбор противодымных клапанов, вентиляционных решеток, дымососов, противопожарных устройств защитного отключения, воздухоотводов с огнезащитой с учетом строительных норм и правил общественных и жилых зданий.
Для того, чтобы избежать сложностей при открытии дверей, которые могут произойти из-за повышенного давления на лестничной клетке, минимум разницы давлений должен предотвращать проникание дымовых масс на эвакуируемые зоны.
Максимум разницы не должен вызывать чрезмерного усилия для открытия дверей. Чтобы поддержать динамическую разницу перепадов давления, используются преобразователи частот при управлении электрическим двигателем вентилятора системы подпора воздуха.
В тамбур-шлюзе
Тамбур-шлюзы – специальные противопожарные зоны, которые проектируются для предотвращения попадания токсичных продуктов горения из одной зоны здания в соседнюю.
При проектировании системы подпора воздуха в тамбур-шлюзе необходимо учитывать, что тамбур шлюз должен быть оснащен приточками для нагнетания давления до регламентного значения 20 Па.
В тамбур-шлюзе обязательно предусмотрено наличие самозакрывающихся дверей, без каких-либо запорных механизмов. Подпор воздуха в тамбур-шлюзах выполняется на основании п. 7.14 СП 7.
Системы подпора воздуха – необходимый элемент для обеспечения пожарной безопасности в помещениях с отсутствием естественной вентиляции. Благодаря правильно продуманной системе подпора воздуха в такой опасной ситуации, как пожар, легко эвакуировать людей из здания , сохранить человеческие жизни и материальные ценности.
