Пожарная вентиляция является важной составляющей при стройке помещений. От предназначения здания устанавливаются подходящие СДУ, которые в случае чрезвычайной ситуации будут способствовать безопасной эвакуации людей и предотвращать дальнейшее распространение огня.
Виды противодымных устройств
Противодымные системы необходимы в местах большого скопления людей. Тип структуры зависит от плана помещения и его размера. Их разделяют на два основных вида:
- Статическое устройство дымоудаления. При возникновении пожара система останавливает работу вентиляции и кондиционирования, препятствуя распространению дыма через вентиляционные отверстия.
- Динамический способ вентилирования. Имеет вид приточно-вытяжной конструкции, которая взаимодействует с воздухом и обрабатывает его. Удаление дыма происходит с помощью вентиляторов, работающих для устранения угарного газа и поступления в помещение свежего потока воздуха.
Принцип работы заключается в физических свойствах газов: во время нагревания они поднимаются к воздуховодам, выводящим их из здания. Снизу находятся клапаны, которые, наоборот, способствуют появлению чистого воздуха.
Кроме этого, системы для вывода дыма могут быть с искусственным или естественным основанием.

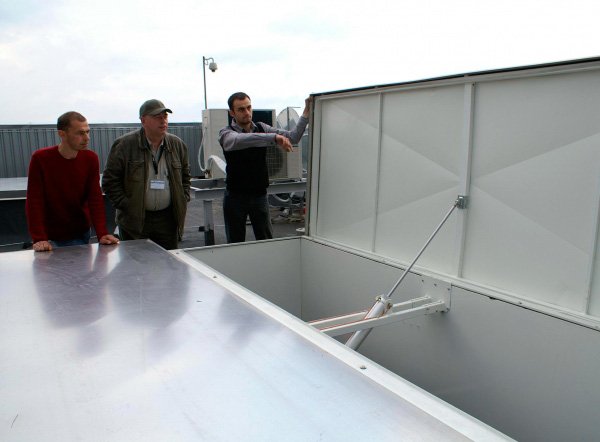

- 1. Вентиляция с естественным принципом работы взаимодействует с природными факторами – разницей в температуре, плотности и силе ветра. Удаление вредных субстанций происходит через дымовые люки или шахты, клапаны. Нюансом в такой системе выступает слабая сила воздушного потока, поэтому данная конструкция используется только в одноэтажных зданиях.
- 2. Искусственная система работает за счет вентиляторов, направляющих воздух по специализированным клапанам. Эксплуатация такого способа обеспечивает оперативное устранение дыма и токсичных веществ в закрытом пространстве, что позволяет провести безопасную эвакуацию в помещении в случае пожара.Искусственное побуждение устройств дымоудаления распространено в многоэтажных домах, подвальных помещениях и других.
Что входит в состав конструкций?
Конструкции дымоудаления строятся из набора элементов, контролирующих потоки воздушного пространства. Важной составляющей любой системы дымоудаления является блок управления, который подсоединяется к пожарной сигнализации, иногда непосредственно к датчикам.
В СДУ входят:

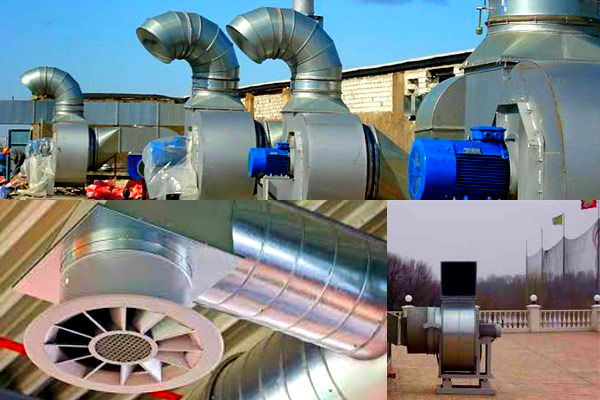

- Промышленный вентилятор. Отвечает за устранение дыма и угарного газа, выводит возникающий жар.
- Клапан. Затягивает и перенаправляет потоки дыма и продукты горения в дымовые люки.

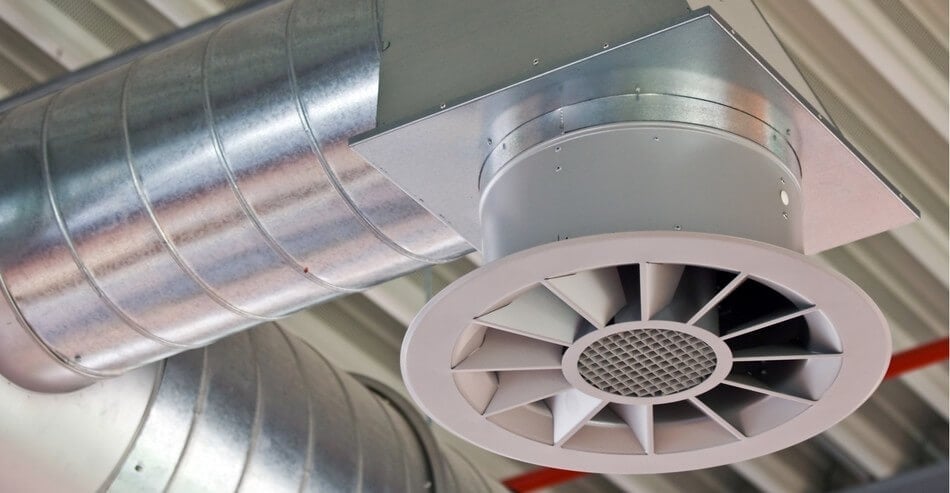

- Воздуховод. Должным образом рассеивает вредные воздушные массы за границы объекта.
- Подпорный вентилятор. С помощью напора воздуха освобождает от задымления узкие пространства, лестницы, коридоры.
Главным предназначением подпорного вентилятора является образование воздушного давления в местах эвакуации, что препятствует быстрому проникновению дыма и безопасному выводу людей из помещения.
Нормы пожарной безопасности для установки
Устройство пожарной вентиляции – специфическая и трудоемкая работа, заниматься которой должны специалисты. Системы дымоудаления должны соответствовать актуальным нормам документов:
- СП 12.13130.2009 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности».
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».
- СП 2.13130.2012 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты».
- НПБ 241-97 «Клапаны противопожарные вентиляционных систем».
- НПБ 239-97 «Воздуховоды».
- НПБ 253-98 «Вентиляторы».
- НПБ 250-97 «Лифты для транспортирования пожарных подразделений в зданиях и сооружениях».
В соответствии с нормами необходимо придерживаться таких условий:
- Системы дымоудаления – раздельные для всех пожарных отсеков и противодымных установок, которые не рассоединены строительными структурами на отдельные отсеки.Исключение составляют подпоры воздуха, которые направлены на защиту лестничных клеток и лифтовых шахт и соединяются с другими пожарными отсеками.
- Противодымные конструкции согласованно соединяются с устройствами притока или подпора воздуха, которые не используются обособлено.
- Отключение общеобменных систем вентиляции на территории возгорания, кроме тех, которые функционально имеют доступ к структурам дымоудаления.
- Системы удаления дыма проектируются в зависимости от расположения – отдельно для коридоров, отдельно для помещений.
Управление противодымными устройствами
Управление конструкциями дымоудаления проектируется так, чтобы на расстоянии начать процесс всасывания вредных веществ и открыть специальные люки для циркуляции воздуха. Но в то же время категорически воспрещаются такие действия в местах, не затронутых аварией, поскольку это может повлечь за собой распространение огня по всей площади помещения.
Процесс управления осуществляется с помощью датчиков дыма или других устройств, главная аппаратура расположена в отдельных шкафах.
Различают 3 вида систем противодымного управления:
- Электрическая. Предусматривает установку электроприводов на открываемые люки или клапаны, для управления протягивается огнестойкий кабель. Возможность пользоваться для проветривания в течение обычного времени.
- Пневматическая. Используется только в аварийных случаях для дымоудаления, необходима укладка медной трубы. На открываемые отверстия устанавливается пневматический привод и терморазмыкающее устройство с баллоном углекислого газа.
- Комбинированная. Одновременная работа электрического и пневматического управления.
Стандартный алгоритм управления дымоотводной системой выглядит так:
- 1. Запускаются сигналы оповещения.
- 2. Отключается общая вентиляция.
- 3. Лифты спускаются на первый этаж, их работа останавливается.
- 4. Спустя 10 секунд после начала тревоги открываются противодымные и закрываются противопожарные отверстия.
- 5. Начинают работу дымоудаляющие вентиляторы, затем подпорные.
Рекомендуется кроме автоматического управления иметь возможность ручного контроля.
Проектирование конструкций
Процесс проектирования состоит из нескольких этапов:
- 1. Рассмотрение проектной нормативной базы, определение помещений для установки систем дымоудаления, составление списка лифтовых шахт и лестничных клеток, в которые будет поступать воздух.
- 2. Анализ нынешних вентиляционных отверстий.
- 3. Расчет на месте для подпорных вентиляторов и противодымных конструкций.
- 4. Получение чертежей проекта системы и спецификации устройства, раздел о пожарной безопасности и вентиляционном состоянии здания.
Вспомогательным инструментом для проектирования может выступать компьютерное моделирование систем аэродинамики, которое позволит увидеть движение дыма по объекту.
Подготовленный проект содержит такие документы:
- схемы и чертежи;
- записка с математическими расчетами и технологическими решениями;
- особенности материалов и оборудования;
- бюджет на закупку сырья и проведение работ.
Где устанавливаются?
Необходимо наличие СДУ:
- в постройках высотой более 28 м (без чердачного и подвального помещений) разного назначения;
- в коридорах длиной больше 15 м без природных источников попадания свежего воздуха;
- в случае использования цокольного этажа в качестве производственного помещения, склада или паркинга;
- на территории, где в течение длительного времени находятся люди.
При условии автоматического открывания люков на объекте, когда срабатывает тревога, установка противодымных конструкций необязательна.
Разрешено отсутствие СДУ:
- здания, оснащенные автономными структурами пожаротушения порошкового, пенного или водяного вида;
- в общем коридоре, если в других помещениях площадью меньше 50 кв. м уже смонтирована конструкция дымоудаления.
Что учитывают при расчёте?
МЧС Российской Федерации дает рекомендации для проектирования и формулы по расчету норм вентиляции. В инструкции приводятся таблицы со свойствами материалов, которые используются во время постройки.
Для расчета нужны такие показатели:
- Воздушная проницаемость фасада здания (уточняется направление ветра и изменения температуры).
- Устойчивость системы к температуре горячего дыма и к давлению, пропускная способность.
- Циркуляция воздуха. Скорость не должна превышать 1 м/с, регулируется сечением клапанов.
- Величина отверстий зависит от площади объекта.

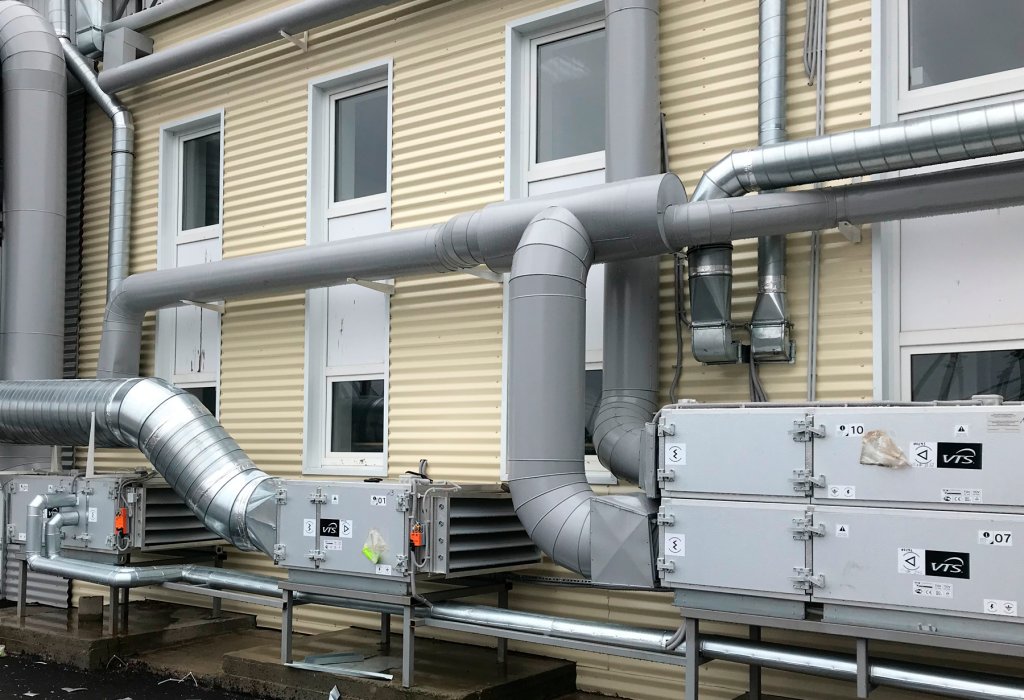

Наружные вентиляторы отвечают за перемещение воздуха, поэтому в процессе планирования разрешается делать больше двух поворотов воздуховодных труб.
Структурные схемы
Структурные схемы разрабатываются для жилых или общественных зданий, производственных помещений и других объектов.

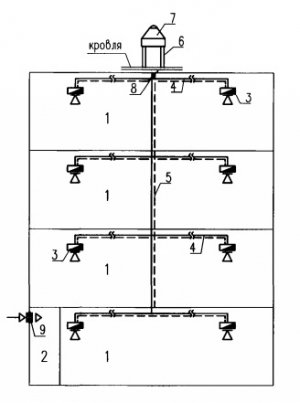

Согласно схеме СДУ в общественном здании:
- 1 – основные залы;
- 2 – тамбур-шлюз;
- 3 – дымовой клапан;
- 4 – горизонтальный воздуховод;
- 5 – вертикальный воздуховод;
- 6 – монтажный стакан;
- 7 – крышный вентилятор;
- 8 – обратный клапан;
- 9 – конструкция подпора воздуха.

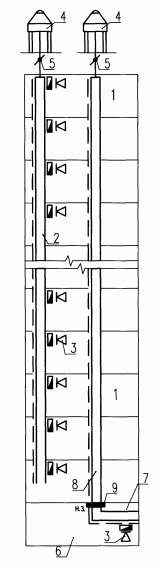

Схема СДУ коридоров:
- 1 – коридор;
- 2 – шахта дымоудаления;
- 3 – дымовой клапан;
- 4 – крышный вентилятор;
- 5 – обратный клапан;
- 6 – коридор на первом этаже, отличающийся назначением от верхних;
- 7 – противопожарное заграждение;
- 8 – шахта дымоудаления первого этажа;
- 9 – противопожарный закрытый клапан.
Как монтировать и подключить?
Существуют места, в которых наличие СДУ является обязательным. К основным относятся:
- лестничные клетки и пролеты;
- фойе;
- коридоры, проходы;
- подъезды.
Монтажные работы:

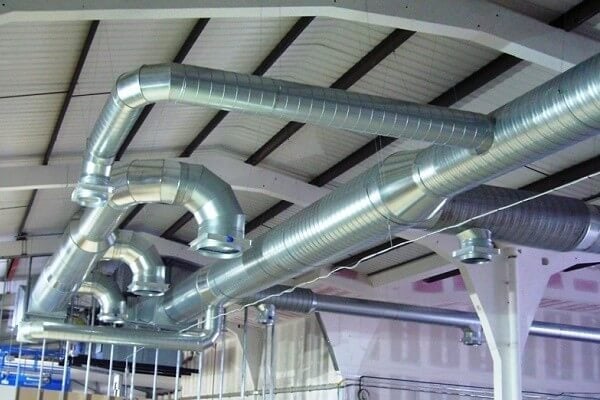

- 1. Прокладывание труб дымоотвода и вентиляции. Установка в потолке фиксаторов, к которым крепятся модули.
- 2. Последовательное соединение частей системы и их герметизация.
- 3. Установка разветвления (обязательна в зонах прохождения воздуха).
- 4. Клапаны закрываются решеткой.
- 5. Вытяжной вентилятор устанавливается на крыше возле появления шахт. Монтирование происходит согласно инструкциям производителя.
- 6. Люк, который выводит участок шахты, устанавливается по рекомендациям изготовителей.
- 7. Монтаж дымоходов и подпорных труб. Они могут быть расположены рядом, но клапаны, удаляющие воздух, не должны устанавливаться близко к ним.
- 8. Протягивание проводки осуществляется над дымоходом, но необходимо предотвратить касание с нагревающимися элементами.
- 9. Подключение датчиков или системы сигнализации.
Большие помещения разделяют на зоны, за каждую из которых отвечает отдельная система управления. Учитываются объекты, где процессы вентилирования и дымоудаления необходимо производить вручную.
Объединение модулей при монтаже
Противодымные системы обязательно подлежат корректному соединению, чтобы работа конструкции имела упорядоченный и вспомогательный характер. Во время монтажа отдельные модули объединяются в одну структуру. Дымоход соединяется с более глубокой шахтой, выход из которой связан с вытяжными вентиляторами и клапаном. К кабелю, который проведен над дымоходами, подключается электротехника, обеспечивающая автоматическое открытие отверстий.
Системы дымоудаления нуждаются в качественном монтаже и правильной эксплуатации. Осмотр конструкций необходимо проводить на регулярной основе: в случае аварии все должно работать согласовано и корректно.
