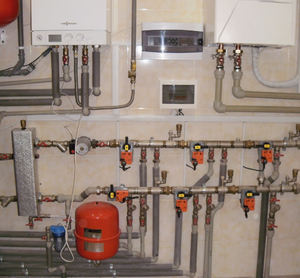

Обвязка котла — это система труб и различных устройств, которые предназначены для обеспечения батарей теплоносителем. Точно выполненная обвязка отопительного котла (дизельного, газового, электрического) дает возможность максимально добиться отдачи тепла в доме, а также повышает эффективность и слаженность работы всей системы, что значительно снижает энергозатраты.
Расчет мощности
Первым этапом является выбор отопительного котла, с мощностью которого нужно предварительно определиться. На правильный расчет требуемой производительности отопительного оборудования влияет большое количество различных факторов:
количество и размер окон и дверных проемов;
- площадь дома;
- теплопроводность материалов, которые применялись во время возведения стен;
- расположение дома, то есть на какую сторону света направлен фасад;
- средняя температура в вашем регионе;
- наличие теплоизоляции стен.
Но существуют усредненные данные, которые без особых вычислений дают возможность узнать требуемую мощность.
Для средних регионов за начальную точку можно взять 1 кВт на 10 м² отапливаемого здания. К расчетному показателю нужно непременно добавить запас мощности не меньше 15%. Затем нужно определить способ загрузки котла: ручной или автоматический.
Основные виды котлов
Условно котлы по загрузке делятся на ручные и автоматические. При этом автономное оборудование с учетом применяемого топлива может быть:
- электрическое;
- твердотопливное;
- жидкотопливное;
- газовое.
Одноконтурные газовые котлы являются наиболее экономичными в работе. В этих устройствах находится автоматика для сохранения требуемой температуры теплоносителя. При этом они бывают в напольном и настенном исполнении.
К отопительным приборам ручной загрузки относятся твердотопливные котлы. В этом случае в качестве топлива применяются уголь, торф, дрова. Это оборудование нуждается в участии человека для загрузки горючего. Сохранение требуемой температуры теплового носителя также должно поддерживаться оператором. Котлы изготовлены в напольном варианте и имеют минимум устройств автоматики.
Автономное оборудование
В современных автономных котлах температура теплового носителя поддерживается в автоматическом режиме. Внутри устройства расположен теплообменник, который подогревается горелкой на газообразном или жидком топливе. Термодатчик все время контролирует температуру жидкости. Когда она доходит до требуемой отметки, горелка затухает, и обогрев завершается. Во время снижения температуры теплового носителя ниже нормы, горелка зажигается заново.
Основные преимущества автономных устройств:
- большое количество систем безопасности;
- легкость эксплуатации;
- высокий КПД, достигающий 97%;
- часть дополнительных устройств находится в комплекте (манометр, насос).
Во время выбора автономного котла необходимо учесть регулярные затраты на электричество.
Устройства с ручной загрузкой
В этом случае загрузку и розжиг горючего необходимо выполнять вручную. Твердотопливные котлы считаются наиболее универсальными, к их преимуществам относится:
- невысокая стоимость;
- могут использоваться в открытых и закрытых схемах разводки;
- независимость от электроэнергии.
Это оборудование работает на доступном топливе. Но существуют и значительные недостатки:
- невысокий КПД;
- все время нуждаются в контроле человека;
- минимальный набор дополнительного оборудования.
Для обогрева одним из вариантов является использование в отопительном контуре двух различных по виду котлов. В стандартном режиме используется автономное оборудование, а при аварийном отключении электричества используется твердотопливный котел. Эта схема не даст возможности замерзнуть всей системе.
Еще одним вариантом может являться использование незамерзающего теплового носителя — антифриза. От вида обогревательного устройства будет зависеть выбор схемы обвязки котельной в частном доме.
Схемы разводки
Основная задача любой схемы обвязки газового котла отопления состоит в доставке тепловой энергии к батареям. Перенос энергии производится с помощью циркуляции теплового носителя.
Контур отопления можно соорудить несколькими способами:
- двухтрубная закрытая система;
- однотрубная закрытая система;
- однотрубная открытая система.
Закрытая двухтрубная отопительная система считается самой прогрессивной и имеет наиболее высокий КПД, но является дорогостоящей и сложной в монтаже.
Во время нагревания в отопительном контуре увеличивается объем теплоносителя, избыток жидкости собирается в расширительном баке.
Во время остывания жидкость начинает уменьшаться в объеме, отопительная система засасывает воду из расширительной емкости. С учетом типа расширительной емкости системы бывают закрытые и открытые.
Открытая система
В открытой схеме обвязки котельной частного дома расширительная емкость открыта и свободно контактирует с атмосферой. Основной принцип следующий: котел отопления находится в нижней точке, расширительная емкость — в верхней. Циркуляция теплового носителя в открытой системе производится естественным способом, вода перемещается благодаря гравитации.
Остывая, жидкость становится тяжелее, из-за этого начинает опускаться на нижний уровень системы. Тяжелый теплоноситель выталкивает более легкую горячую воду. Так происходит постоянная циркуляция по контуру.
У этой схемы обвязки котлов отопления существуют определенные преимущества:
- низкая чувствительность к критическому увеличению давления (к примеру, во время закипания);
- не требуется электричество, так как теплоноситель передвигается самотеком;
- самая простая система.
На обустройство этой разводки необходимо меньше всего финансовых затрат, так как нет смысла устанавливать автоматику и насосное оборудование.
Но существуют и определенные недостатки:
- возможность сильного охлаждения воды при заморозках;
- контакт теплового носителя с воздухом начинает приводить к загазованности;
- требуется значительный объем жидкости в системе;
- нельзя добиться равномерного обогрева радиаторов;
- довольно медленное передвижение теплоносителя.
Открытая система является самой простой в устройстве. Используется эта схема обвязки котла отопления, как правило, для обогрева небольших построек.
Закрытый контур
При закрытой отопительной системе расширительная емкость изготавливается в виде металлического бака, где внутри расположена резиновая груша под давлением воздуха. Во время увеличения в объеме жидкости груша сжимается, освобождая дополнительно пространство.

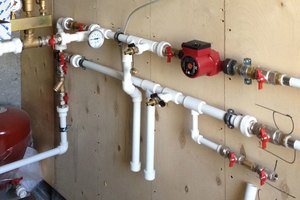

Принудительная циркуляция теплового носителя дает возможность намного быстрей обогревать все батареи. Причем вода с помощью воздухоотводных клапанов избавляется от всех находящихся газов. Трубы отопления остаются чистыми, не подвергаясь коррозии.
Установку котла и бака можно выбрать любую: котел можно расположить в подвале, а расширительную емкость установить рядом с ним.
Основные достоинства:
- гарантированная циркуляция воды;
- чистый тепловой носитель;
- малое сечение труб;
- незначительный объем теплоносителя.
К недостаткам можно отнести высокую стоимость и постоянное повышенное давление. Обвязать с помощью закрытой системы можно любой вид котлов.
Инструкция по монтажу
Зная принципы работы и преимущества всех систем отопления, можно определиться с порядком действий. Основные этапы следующие:
- выбор отопительной системы;
- приобретение отопительного котла и дополнительного оборудования;
- выполнение установки.
Для организации открытой системы достаточно термометра (чаще всего находится в комплекте с котельным оборудованием) и расширительной емкости, которую обычно делают самостоятельно.
В обязательном списке для закрытых отопительных систем находятся:
- защитный клапан сброса чрезмерного давления;
- расширительный бак;
- клапан сброса воздуха;
- насос;
- трубы;
- при двухтрубном отоплении — коллекторы.
Перед выбором требуемого оборудования необходимо нарисовать схему отопления и составить перечень необходимых элементов.
Особенности установки

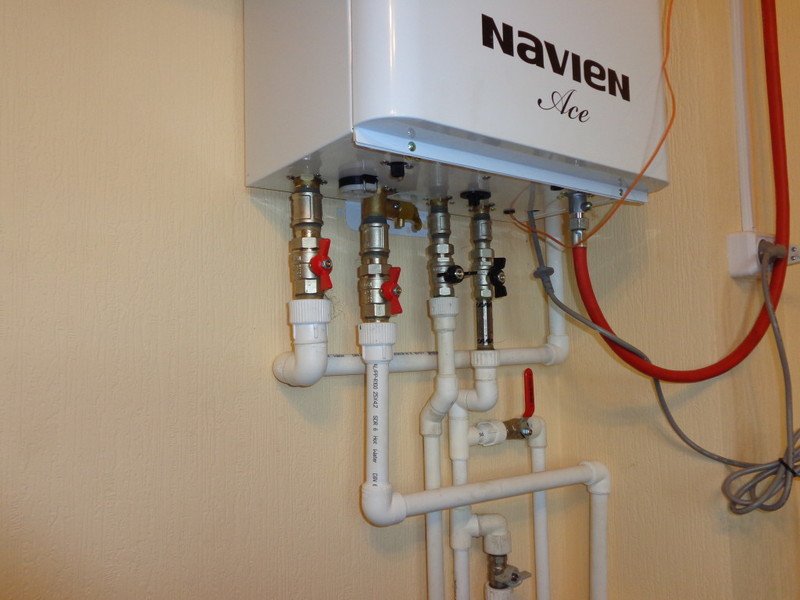

Котлы бывают напольные и настенные. Устанавливаются они с учетом способа изготовления. В модельном ряде настенных котлов существуют турбированные. Это оборудование принудительно выводит продукты сгорания и подает воздух в топку.
Вывод продуктов горения и подача кислорода выполняется при помощи коаксиальной трубы, которая горизонтально под незначительным наклоном выводится на улицу. Наклон требуется для выхода появляющегося конденсата.

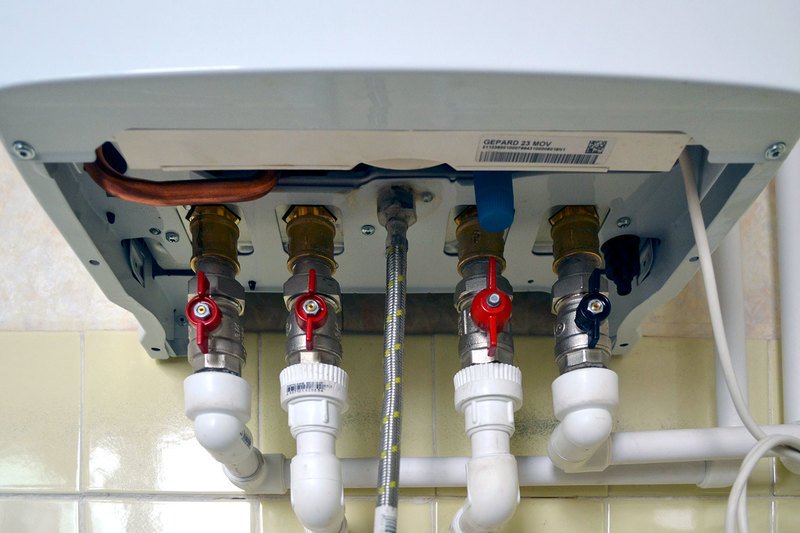

Систему обвязки настенного оборудования можно произвести исключительно закрытым способом, так как все настенные котлы автономные.
В остальных моделях вывод продуктов сгорания происходит через вертикальный дымоотвод. При этом участок дымохода, который выходит на улицу, обязан быть утеплен, чтобы не допустить появления конденсата.
Для напольного котла требуются прочный фундамент и площадка из негорючего материала. Схему обвязки можно выбрать двухтрубной или однотрубной, закрытой или открытой.
Расширительная емкость

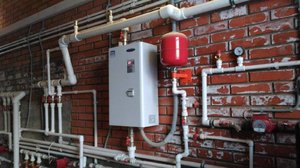

Даже если во время приобретения котла в комплектации уже находится расширительный бак, специалисты настоятельно советуют поставить дополнительную емкость. Объем бака подбирается с учетом объема жидкости в системе.
Отличным вариантом установки бака является его монтаж на гребенке одновременно с манометром и клапаном сброса воздуха.
Перед подключением емкости ее нужно закачать воздухом до указанного в инструкции давления, как правило, это 1,6−2 Атм. Монтаж бака желательно выполнять около котла.
Коллекторный шкаф

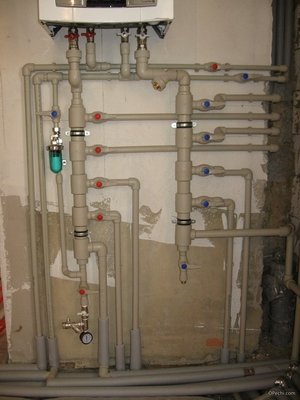

Основное предназначение коллектора — распределение горячей воды по потребителям. Это могут быть теплые полы, батареи, полотенцесушители. По конструкции коллектор собой представляет кусок трубы с определенным количеством отводов. Их количество обязано совпадать с количеством потребителей.

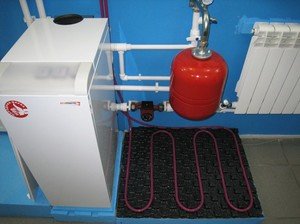

Для двухтрубной схемы необходимо не меньше двух коллекторов. Во время обустройства отопительной системы двухэтажного дома для одного этажа надо установить свою пару коллекторов. Если установлена система «теплый пол», то для нее нужно делать отдельный коллектор.
Отдельные коллекторы требуются по таким причинам:
- из-за разного гидродинамического давления между ближней и дальней батареей;
- разные характеристики потребителей;
- для удобной настройки отопительной системы.
Из-за различного гидродинамического давления может быть необходим дополнительный насос, к примеру, для коллектора теплых полов. Для удобства все оборудование устанавливается в одном месте, в коллекторном шкафу.
Любой владелец частного дома обязан самостоятельно проанализировать текущую ситуацию и подобрать самую подходящую обвязку отопительного котла, которая бы удовлетворяла всем требованиям и критериям. Естественно, для многоэтажного дома с множеством комнат лучше всего выбрать принудительную систему с коллектором, для дачи рациональней всего использовать естественную циркуляцию.
Все работы, которые делаются своими руками, нужно выполнять пошагово, проверяя на качество уже установленную часть отопительной системы. По возможности необходимо обратиться за консультацией к профессионалам либо нанять опытных мастеров, которые могут дать гарантию качества и надежности обвязки котельного оборудования. Если правильно сделать все расчеты и монтаж, то система может эксплуатироваться годами без какого-либо вмешательства.
